Passarelas de manutenção industrial para telhados de fábricas: padrões de conformidade, segurança estrutural e guia de projeto EPC compatível com energia solar

Por que a conformidade das passarelas de manutenção industrial impacta diretamente o sucesso do projeto EPC

Passadiços de manutenção industrial epassarela solarconformidadetornaram-se requisitos críticos de engenharia em sistemas fotovoltaicos (PV) e de telhados industriais modernos em telhados de fábricas. Em projetos EPC de grande escala, especialmente aqueles que envolvem instalações solares comerciais, o projeto e a conformidade dos sistemas de acesso para manutenção influenciam diretamente a aprovação de segurança, a eficiência da instalação, o custo de O&M a longo prazo e a lucratividade do projeto.

Para empreiteiros de EPC, instaladores solares e proprietários de instalações industriais, uma passarela de manutenção industrial adequadamente projetada não é mais um acessório estrutural secundário. É uma parte essencial da engenharia de telhados que garante rotas de inspeção seguras, protege ativos fotovoltaicos e permite operações de manutenção compatíveis durante todo o ciclo de vida do sistema. Sistemas de passarelas mal projetados ou não conformes geralmente resultam em falhas de inspeção, aumento do risco de responsabilidade e reprojetos caros durante a construção.

Do ponto de vista de compras B2B, distribuidores e atacadistas também avaliam sistemas de passarelas com base na certificação de materiais, durabilidade estrutural e padronização de instalação. Requisitos como construção em aço inoxidável SUS304, tratamento de superfície anticorrosivo e documentação de testes alinhada à TÜV são comumente referenciados nas especificações de aquisição para projetos solares industriais.

Este guia fornece uma visão geral estruturada em nível de engenharia de passarelas de manutenção industrial, com foco em estruturas de conformidade, princípios de projeto estrutural e sua integração com sistemas solares fotovoltaicos em ambientes EPC.

Ao longo deste artigo, também abordaremos repetidamenteconformidade com passarela solarcomo um conceito central de engenharia que conecta regulamentações de segurança, lógica de projeto estrutural e execução de projetos EPC do mundo real.

O que é uma passarela de manutenção industrial em sistemas de cobertura de fábricas?

Definição de Engenharia no Contexto EPC e Segurança Industrial

Uma passarela de manutenção industrial é uma estrutura de acesso de suporte instalada nos telhados da fábrica para apoiar a movimentação segura para atividades de inspeção, manutenção, limpeza e resposta a emergências. Nos projetos solares EPC, essas passarelas são integradas aos layouts do sistema fotovoltaico para garantir que os técnicos possam acessar componentes críticos sem danificar os módulos solares ou as camadas de impermeabilização do telhado.

Ao contrário dos caminhos de acesso geral aos telhados, as passarelas de manutenção industrial devem ser projetadas para suportar cargas mecânicas repetidas, exposição ambiental e tensões de corrosão a longo prazo. Eles normalmente são construídos com ligas de alumínio de alta resistência ou sistemas de aço inoxidável SUS304, dependendo das condições ambientais, como umidade, exposição costeira ou proximidade de fábricas de produtos químicos.

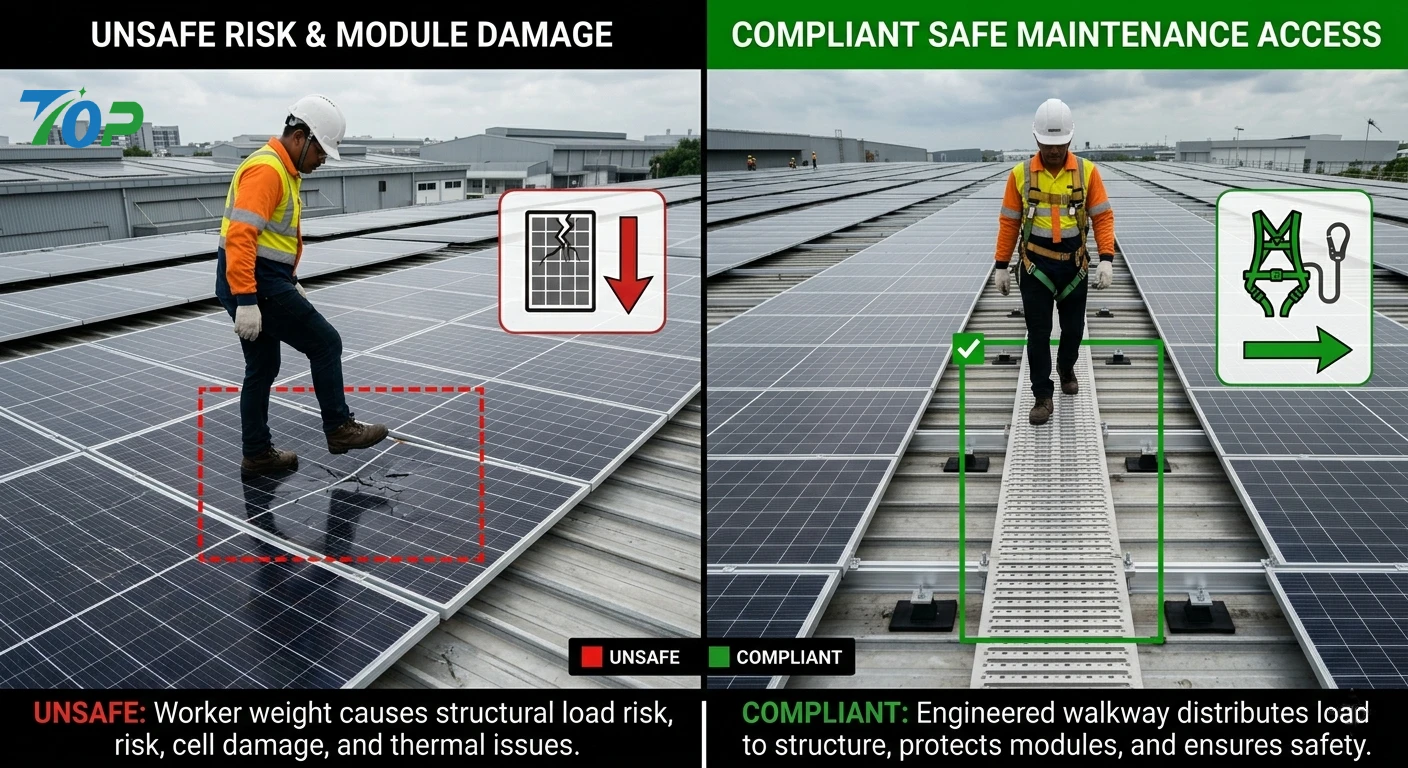

Papel funcional em sistemas solares fotovoltaicos de telhado

Nas instalações solares modernas, as superfícies dos telhados são densamente ocupadas por módulos fotovoltaicos, estruturas de montagem e sistemas de cabeamento CC. Sem passarelas de manutenção dedicadas, as operações de rotina, como limpeza de módulos, inspeção de inversores e diagnóstico de cabos, tornam-se perigosas e ineficientes.

As passarelas de manutenção industrial resolvem esse desafio criando corredores de acesso estruturados entre os conjuntos fotovoltaicos. Esses corredores garantem que os técnicos possam se movimentar com segurança pelo telhado, sem pisar nos módulos fotovoltaicos ou comprometer as camadas impermeáveis ​​do telhado.

À medida que a capacidade solar aumenta em ambientes industriais, a importância dos sistemas de acesso estruturados cresce significativamente. É aqui queconformidade com passarela solartorna-se um fator crítico nos processos de validação de projeto EPC e aprovação de segurança.

Principais diferenças entre passarelas gerais no telhado e passarelas solares

Embora ambos os sistemas forneçam acesso ao telhado, as passarelas solares utilizadas em projetos EPC diferem significativamente dos caminhos de manutenção tradicionais em termos de requisitos de engenharia.

• Requisitos de suporte de carga:As passarelas solares devem levar em conta as cargas dinâmicas do pessoal de manutenção que transporta ferramentas e equipamentos.
• Desempenho antiderrapante:Os ambientes industriais exigem maior controle de fricção sob condições úmidas, empoeiradas ou oleosas.
• Resistência à corrosão:A exposição à radiação UV, chuva e poluentes industriais requer SUS304 ou materiais de grau equivalente.
• Compatibilidade fotovoltaica:As passarelas devem ser integradas aos trilhos de montagem e evitar sombreamento dos módulos solares.

Estas diferenças destacam a razão pela qual os empreiteiros de EPC não podem tratar os sistemas de passarelas como acessórios genéricos. Em vez disso, devem ser concebidos como componentes estruturais totalmente integrados na arquitectura do sistema solar fotovoltaico.

Conformidade com passarelas solares: estrutura de engenharia e interpretação da indústria

O que significa “conformidade com passarelas solares” em projetos EPC

O termoconformidade com passarela solarnão se refere a um único padrão global. Em vez disso, representa uma combinação de requisitos de engenharia, regulamentos de segurança e expectativas de certificação de materiais utilizados em projetos fotovoltaicos de telhados industriais.

Na execução de projetos EPC, a conformidade normalmente inclui quatro dimensões principais:

• Segurança de carga estrutural e proteção da integridade do telhado
• Requisitos de segurança contra incêndio e acesso de emergência
• Desempenho de superfície antiderrapante em condições industriais
• Resistência à elevação do vento e estabilidade mecânica a longo prazo

Esses requisitos combinados garantem que os sistemas de passarelas possam operar com segurança em condições industriais reais, mantendo a compatibilidade com os layouts dos sistemas fotovoltaicos.

Normas Internacionais Referenciadas em Projetos Industriais

Embora os requisitos variem de acordo com a região e o tipo de projeto, os empreiteiros de EPC geralmente se referem a diversas estruturas de engenharia internacionais ao definir as especificações das passarelas.

Estes incluem princípios de segurança estrutural das diretrizes ISO, práticas europeias de segurança de acesso a telhados industriais e expectativas de testes da TÜV para estruturas metálicas de telhados. Em cenários de aquisições em grande escala, a documentação de conformidade é muitas vezes exigida como parte da apresentação de propostas, especialmente em projetos de licitações governamentais ou industriais.

Contudo, é importante notar queconformidade com passarela solargeralmente é específico do projeto e determinado por especificações de projeto de engenharia, em vez de uma única regulamentação global obrigatória.

Requisitos de conformidade de materiais em sistemas de passarelas industriais

A seleção de materiais desempenha um papel central na garantia do desempenho a longo prazo e da estabilidade da conformidade. Nos projetos solares EPC, dois materiais dominam a construção de passarelas industriais:

• Aço inoxidável SUS304:Preferido para ambientes de alta corrosão e longa durabilidade.
• Sistemas de liga de alumínio:Usado para estruturas leves de telhado onde a redução de carga é crítica.

Além disso, tratamentos de superfície, como anodização ou revestimento em pó, são aplicados para aumentar a resistência aos raios UV e prevenir a oxidação em ambientes agressivos.

Os sistemas de fixadores também devem manter a consistência do material para evitar a corrosão galvânica, o que pode reduzir significativamente a vida útil do sistema em condições de telhados industriais.

Importância da engenharia de passarelas de manutenção em projetos solares EPC

Na execução de projetos EPC, as passarelas de manutenção influenciam diretamente a eficiência da instalação, o sucesso da certificação de segurança e o custo operacional a longo prazo. Sem sistemas de acesso devidamente concebidos, as operações de manutenção fotovoltaica tornam-se ineficientes, aumentando os custos de mão-de-obra e o tempo de inatividade do sistema.

Do ponto de vista da engenharia estrutural, as passarelas também distribuem cargas mecânicas pelas superfícies dos telhados, reduzindo os pontos de concentração de tensão que poderiam danificar as membranas impermeáveis ​​ou as camadas de isolamento do telhado.

É por issoconformidade com passarela solarnão é apenas um requisito de segurança, mas também uma estratégia de otimização estrutural em projetos fotovoltaicos industriais.

Impacto na eficiência da instalação EPC

Os sistemas de passarelas padronizados reduzem significativamente o tempo de instalação, permitindo a montagem modular e reduzindo os requisitos de personalização no local. Isso permite que os empreiteiros de EPC acelerem a entrega do projeto, mantendo ao mesmo tempo uma qualidade de engenharia consistente.

Em projetos solares industriais de grande escala, mesmo pequenas melhorias na eficiência da instalação podem traduzir-se em poupanças substanciais de custos em vários telhados ou instalações distribuídas.

Papel na otimização de O&M de longo prazo

Uma vez que um sistema solar esteja operacional, as passarelas de manutenção tornam-se as principais vias de acesso para operações de inspeção e limpeza. Sistemas adequadamente projetados reduzem o risco de danos aos módulos e garantem uma navegação segura em conjuntos fotovoltaicos densamente instalados.

Isto contribui diretamente para reduzir os custos de manutenção, melhorar o tempo de atividade do sistema e prolongar a vida útil do sistema fotovoltaico.

Requisitos de engenharia estrutural para passarelas de manutenção industrial

Projeto de suporte de carga e fatores de segurança em projetos EPC

Na engenharia de telhados industriais, a capacidade de carga é um dos parâmetros mais críticos que definem a confiabilidade dos sistemas de passarelas de manutenção. Ao contrário das plataformas decorativas ou de acesso à luz, as passarelas industriais devem ser projetadas para suportar cargas dinâmicas repetidas geradas pelo pessoal de manutenção, ferramentas e equipamentos de segurança em condições operacionais reais.

Em projetos solares EPC, os engenheiros normalmente avaliam cenários de carga estática e dinâmica. A carga estática refere-se à distribuição contínua de peso em toda a estrutura, enquanto a carga dinâmica é responsável pelo movimento, vibração e impacto repentino de força durante as atividades de manutenção.

Um sistema de passarelas adequadamente projetado garante que essas cargas sejam distribuídas uniformemente pelos pontos estruturais do telhado, minimizando a concentração de tensões e evitando danos a longo prazo nas membranas impermeáveis ​​ou nas camadas de isolamento. Este é um requisito fundamental emconformidade com passarela solar, especialmente em instalações fotovoltaicas industriais de grande escala.

Engenharia Antiderrapante para Condições de Segurança Industrial

O desempenho antiderrapante não é uma característica secundária do projeto – é um requisito fundamental de segurança em sistemas de passarelas industriais. Os telhados das fábricas estão expostos à chuva, condensação, acúmulo de poeira e, em alguns casos, óleo industrial ou resíduos químicos.

Para lidar com esses riscos, as passarelas de manutenção industrial geralmente adotam superfícies metálicas perfuradas, texturas em relevo ou revestimentos antiderrapantes compostos. Cada solução oferece diferentes vantagens de desempenho dependendo das condições ambientais e da frequência de manutenção.

Projetos perfurados, por exemplo, melhoram a eficiência da drenagem e reduzem o acúmulo de água, enquanto as superfícies metálicas em relevo proporcionam maior atrito em condições secas. Os engenheiros de EPC devem selecionar sistemas de superfície com base em perfis de risco específicos do local, em vez de apenas no custo.

Integração de drenagem de telhado e gerenciamento de água

O acúmulo de água é um dos riscos mais subestimados no projeto de passarelas em telhados. A má drenagem pode levar à aceleração da corrosão, riscos de escorregamento e degradação a longo prazo dos sistemas de passarelas e membranas do telhado.

Em projetos avançados de EPC, os sistemas de passarelas são integrados ao planejamento de drenagem do telhado para garantir que a água flua livremente pela superfície sem acumular-se sob os componentes estruturais.

Esta integração é essencial não só para a segurança, mas também para manter a integridade à prova de água a longo prazo dos sistemas de coberturas industriais. Nesse contexto,conformidade com passarela solarinclui compatibilidade de drenagem como um requisito chave de engenharia.

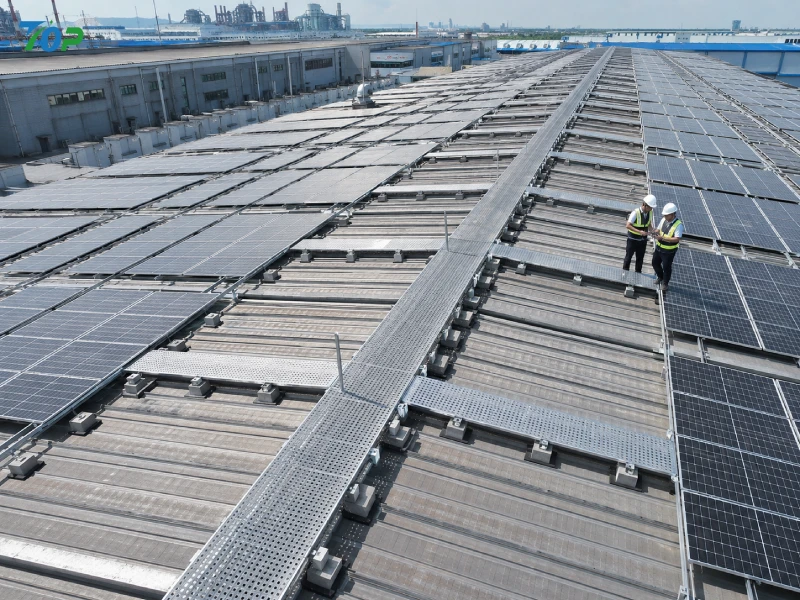

Integração de passarelas de manutenção com sistemas solares fotovoltaicos

Posicionamento otimizado da passarela no projeto de layout de arranjo fotovoltaico

Em projetos industriais de telhados solares, os módulos fotovoltaicos são normalmente dispostos em conjuntos de alta densidade para maximizar a produção de energia por metro quadrado. Contudo, sem um planejamento adequado, esse layout de alta densidade pode obstruir o acesso para inspeção e manutenção.

As passarelas de manutenção resolvem esse problema criando corredores de acesso estruturados em layouts fotovoltaicos. Estes corredores devem ser estrategicamente posicionados para equilibrar acessibilidade, rendimento energético e segurança estrutural.

A colocação incorreta pode levar a perdas de sombreamento, redução da eficiência do sistema ou condições de manutenção inseguras. Portanto, o posicionamento da passarela é normalmente determinado durante o estágio inicial do projeto de engenharia EPC, e não após a finalização do layout fotovoltaico.

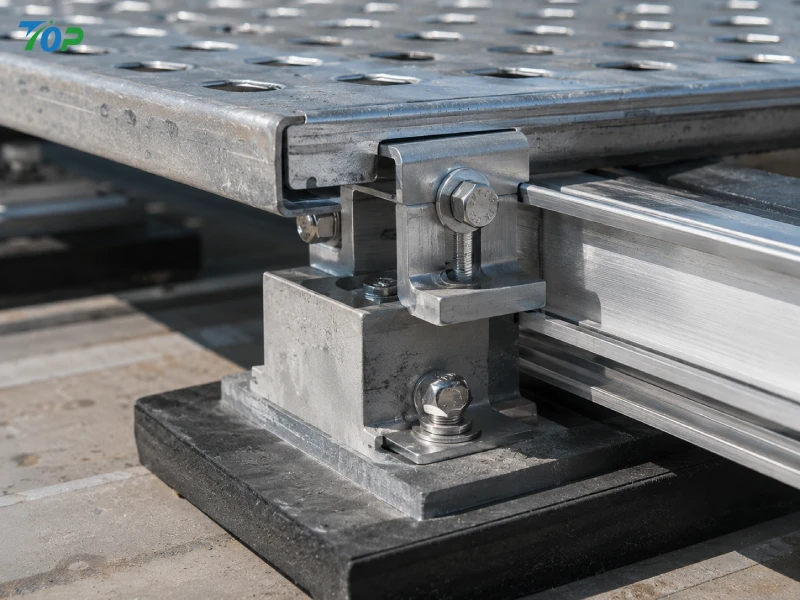

Compatibilidade com sistemas de montagem fotovoltaica

As passarelas de manutenção industrial devem integrar-se perfeitamente às estruturas de montagem fotovoltaica. Isso inclui compatibilidade com sistemas baseados em trilhos, instalações suportadas por lastro e soluções de montagem em telhados sem penetração.

A coordenação de engenharia entre os sistemas de passarelas e os trilhos de montagem fotovoltaicos é essencial para evitar conflitos estruturais e garantir a distribuição uniforme da carga em toda a superfície do telhado.

Em projetos EPC de alta qualidade, os sistemas de passarelas são projetados como componentes modulares que se alinham às estruturas da rede de montagem fotovoltaica, garantindo consistência em grandes áreas de instalação.

Estratégia de proteção à prova d'água em sistemas de telhados industriais

Um dos desafios de engenharia mais críticos em projetos fotovoltaicos em telhados é manter a integridade à prova d'água durante a instalação de sistemas estruturais adicionais. As passarelas de manutenção devem ser instaladas sem comprometer a membrana do telhado ou causar riscos de vazamento a longo prazo.

Para conseguir isso, métodos de instalação sem penetração são amplamente utilizados em aplicações industriais. Esses sistemas dependem de plataformas de carga distribuídas, camadas de isolamento EPDM e estruturas de fixação mecânicas, em vez de penetração direta no telhado.

Esta abordagem reduz significativamente o risco de impermeabilização e é considerada um requisito fundamental na modernaconformidade com passarela solarestruturas para projetos industriais EPC.

Eficiência de instalação EPC e estratégia de padronização

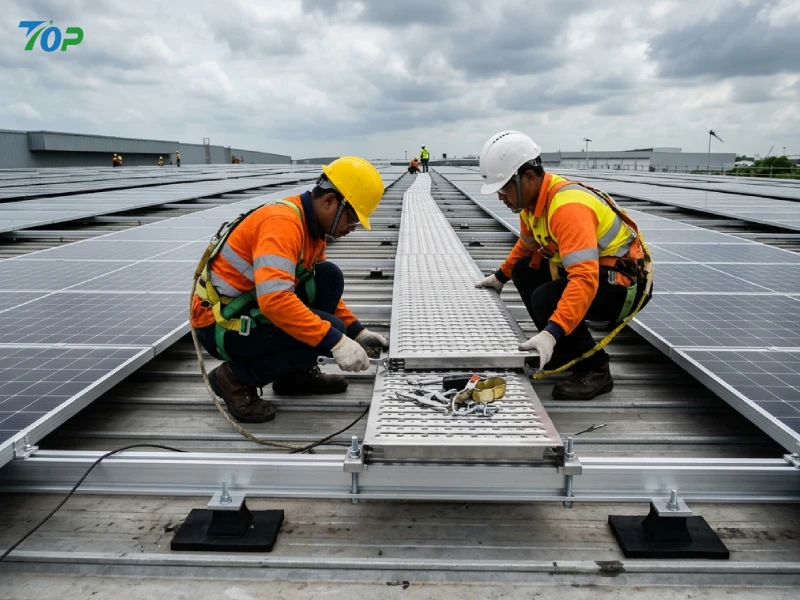

Sistemas modulares de passarelas para projetos solares industriais

Os sistemas modulares de passarelas são cada vez mais adotados em projetos solares EPC devido à sua capacidade de melhorar a velocidade de instalação, reduzir a dependência de mão de obra e garantir uma qualidade de engenharia consistente em vários telhados.

Componentes pré-fabricados permitem que os instaladores montem sistemas diretamente no local com personalização mínima, reduzindo o tempo de instalação e as taxas de erros.

Esta abordagem modular é especialmente valiosa em implantações industriais de grande escala, onde vários edifícios ou zonas fabris devem ser equipados com infraestrutura de manutenção padronizada.

Reduzindo o risco de instalação em grandes projetos EPC

Erros de instalação são uma das causas mais comuns de falhas estruturais em sistemas de passarelas em telhados. Esses erros geralmente resultam de fabricação inconsistente no local, mau alinhamento com layouts fotovoltaicos ou suposições incorretas de distribuição de carga.

Os sistemas de passarelas padronizados reduzem significativamente esses riscos, fornecendo componentes pré-projetados com classificações de carga e protocolos de instalação definidos.

Para os empreiteiros de EPC, isso se traduz em menores custos de retrabalho, menos falhas de inspeção e melhores prazos de entrega do projeto.

Coordenação entre equipes de EPC e engenharia estrutural

A integração eficaz das passarelas requer colaboração em estágio inicial entre empreiteiros de EPC, engenheiros estruturais e projetistas de sistemas de cobertura. A coordenação atrasada muitas vezes leva a um redesenho do trabalho, custos excessivos ou problemas de conformidade durante as fases de inspeção.

Em projetos EPC de alto desempenho, o planejamento das passarelas de manutenção é integrado à fase inicial do projeto estrutural do telhado, garantindo total compatibilidade com o layout do sistema fotovoltaico, planejamento de drenagem e modelagem de distribuição de carga.

Falhas comuns de engenharia em sistemas de passarelas industriais

Distribuição incorreta de carga em estruturas de telhado fracas

Uma das falhas de engenharia mais graves ocorre quando as cargas das passarelas não são distribuídas adequadamente entre os pontos de apoio estrutural. Isto pode resultar em deformação localizada do telhado ou fadiga estrutural a longo prazo.

Ignorando a expansão térmica em sistemas metálicos

Os sistemas de passarelas metálicas se expandem e contraem sob variações de temperatura. Se a expansão térmica não for considerada durante o projeto, a tensão estrutural poderá acumular-se nos pontos de ligação, levando à deformação ou à falha da junta ao longo do tempo.

Má integração com rotas de manutenção fotovoltaica

As passarelas que não estão alinhadas com os caminhos de manutenção fotovoltaica criam ineficiências operacionais, forçando os técnicos a pisar nos módulos ou desviar das rotas de acesso seguras. Isto aumenta os riscos de segurança e o potencial de degradação do sistema.

Usando materiais de qualidade não industrial

O uso de materiais de baixa qualidade é uma causa frequente de falhas prematuras de sistemas em ambientes industriais de telhados. Corrosão, enfraquecimento estrutural e degradação superficial podem ocorrer rapidamente quando os materiais não são adequados para condições de exposição industrial.

Projetos EPC de alta qualidade especificam consistentemente materiais SUS304 ou de grau equivalente para garantir estabilidade estrutural a longo prazo e conformidade comconformidade com passarela solarexpectativas.

Documentação de Conformidade e Requisitos de Aprovação de Projeto EPC

Desenhos de engenharia e relatórios de cálculo de carga em projetos de passarelas solares

Em projetos solares EPC industriais, a documentação de conformidade não é opcional – é um componente obrigatório da aprovação do projeto, especialmente para instalações em telhados de fábricas que envolvem modificações estruturais ou sistemas de suporte de carga adicionais, como passarelas de manutenção.

Os desenhos de engenharia normalmente incluem planos de layout estrutural, cálculos de distribuição de carga, detalhes de conexões e diagramas de integração com sistemas fotovoltaicos. Esses documentos são usados ​​por engenheiros estruturais e inspetores terceirizados para validar a segurança do sistema e a conformidade com as especificações do projeto.

Os relatórios de cálculo de carga são particularmente importantes emconformidade com passarela solarvalidação, pois demonstram que o sistema de passarelas pode apoiar com segurança o pessoal e os equipamentos de manutenção sem comprometer a integridade do telhado.

Requisitos de Certificação de Materiais (SUS304 e Validação Estrutural)

A rastreabilidade dos materiais é um requisito crítico nas compras industriais. Os empreiteiros e distribuidores de EPC normalmente exigem certificados de fábrica, verificação de qualidade do material (como certificação de aço inoxidável SUS304) e relatórios de validação de resistência à corrosão.

Esses documentos garantem que o sistema instalado atenda às especificações de engenharia e atenda às expectativas de durabilidade de longo prazo em ambientes industriais, como fábricas costeiras, centros logísticos e instalações de produção química.

Testes da TÜV e de terceiros em licitações de EPC

Em processos internacionais de licitação de EPC, muitas vezes é necessária certificação de terceiros, como relatórios de testes da TÜV, para validar a segurança estrutural, o desempenho do material e a durabilidade do sistema.

Embora os requisitos de certificação variem de acordo com a região e o tipo de projeto, os resultados dos testes verificados de forma independente melhoram significativamente a credibilidade do contratante e aumentam a probabilidade de ganhar contratos solares industriais em grande escala.

Para distribuidores e atacadistas, os sistemas certificados também reduzem o risco de aquisição e simplificam os processos posteriores de aprovação de projetos.

Por que os sistemas de passarela com grau de conformidade melhoram a lucratividade do EPC

Do ponto de vista comercial do EPC, os sistemas de passarelas de manutenção não são apenas infraestruturas de segurança – eles influenciam diretamente a rentabilidade do projeto através da eficiência de custos, redução de riscos e desempenho operacional.

Tempo de instalação e custos de mão de obra reduzidos

Os sistemas de passarelas modulares padronizados reduzem os requisitos de fabricação no local, permitindo que os empreiteiros de EPC reduzam os prazos de instalação e reduzam a dependência de mão de obra qualificada. Isso reduz diretamente o custo geral de execução do projeto.

Menor garantia e risco pós-venda

Sistemas de passarelas adequadamente projetados reduzem a probabilidade de danos ao telhado, problemas de vazamento e falhas estruturais, o que, por sua vez, reduz os pedidos de garantia e as responsabilidades de manutenção a longo prazo.

Maior taxa de vitória de projetos em licitações competitivas de EPC

Em ambientes competitivos de licitações de EPC, o projeto e a documentação de sistemas prontos para conformidade melhoram significativamente a pontuação técnica. Projetos com clarezaconformidade com passarela solardocumentação têm maior probabilidade de passar nas fases de avaliação técnica.

Eficiência de O&M aprimorada em longo prazo

Passarelas de manutenção bem projetadas permitem ciclos de inspeção mais seguros e rápidos, reduzindo o tempo de inatividade dos sistemas fotovoltaicos e melhorando a estabilidade geral do rendimento energético ao longo da vida útil do sistema.

Como os sistemas de passarelas de engenharia TopFenceSolar apoiam projetos de EPC

TopFenceSolar fornece sistemas de passarelas de manutenção orientados para engenharia, projetados especificamente para aplicações solares em telhados industriais. A arquitetura do sistema concentra-se no alinhamento de conformidade, na confiabilidade estrutural e na eficiência da instalação EPC.

Design modular de nível industrial para eficiência EPC

A estrutura modular permite uma instalação rápida em grandes áreas de cobertura, minimizando a personalização no local e garantindo uma qualidade de engenharia consistente em diversas zonas do projeto.

Opções de materiais para diferentes ambientes industriais

Os sistemas estão disponíveis em configurações de aço inoxidável SUS304 e liga de alumínio de alta resistência, permitindo que os empreiteiros de EPC selecionem soluções apropriadas com base na exposição à corrosão, requisitos de carga e restrições orçamentárias.

Projeto de integração à prova d'água sem penetração

Para proteger a integridade do telhado, os sistemas de passarelas são projetados para suportar métodos de instalação sem penetração usando plataformas de carga distribuídas e camadas de isolamento EPDM. Isto reduz significativamente os riscos de impermeabilização em sistemas de coberturas industriais.

Compatibilidade com engenharia de layout fotovoltaico em grande escala

O sistema foi projetado para integração com estruturas de montagem fotovoltaica convencionais, garantindo compatibilidade com layouts fotovoltaicos baseados em trilhos e apoiados em lastro usados ​​em projetos industriais de telhados.

Perspectiva final de engenharia: conformidade como princípio central de projeto em passarelas solares industriais

As passarelas de manutenção industrial não devem ser tratadas como acessórios secundários para telhados. Na moderna engenharia solar EPC, eles são uma parte fundamental do projeto de segurança estrutural, influenciando diretamente a confiabilidade do sistema, a eficiência operacional e o desempenho de manutenção a longo prazo.

À medida que a implantação fotovoltaica continua a se expandir nas instalações industriais,conformidade com passarela solarcontinuará sendo um fator crítico de avaliação na aprovação de engenharia, nas decisões de aquisição e nos processos de seleção de empreiteiros de EPC.

Os projetos que integram considerações de conformidade no início da fase de projeto alcançam consistentemente melhor eficiência de instalação, menor custo do ciclo de vida e maior desempenho de segurança operacional.

Perguntas frequentes sobre conformidade com passarelas solares para sistemas fotovoltaicos industriais em telhados
