Fornecedor de montagens de telhado de painel solar durável e de alta qualidade
A Topfencesolar é líder em pesquisa e desenvolvimento e projeto de sistemas de montagem de painéis solares em telhados. Estamos oferecendo profissionalmente soluções solares completas. Nossos sistemas estão incluindoMontagem de painel solar em telhado plano, Sistema de montagem em telhado de metal, sistema de montagem solar no solo, sistema solar para garagem, sistema de telhado solar BIPV e sistema solar agrivoltaico.
Construir uma central solar diretamente na cobertura dos edifícios existentes, sem necessidade de ocupação de terrenos adicionais. É uma solução popular de transformação de energia urbana atualmente. O sistema solar de telhado combina bem estruturas solares e o telhado é uma estrutura completa e integrada.
Que tipo de telhado poderia ser instalado com painéis solares?
Categoria de telhado:
|
Telhado de telha |
Telhado Metálico |
Telhado Asfáltico |
Telhado de concreto |
|
|
|
|
|
Telhados metálicos, como telhado com costura vertical, placa corrugada, etc.
Parte inferior do telhado de telha inclinada com viga de madeira
Telhado de asfalto inclinado ou plano
Telhado de concreto tipo cimentação
Mais categorias…
1. Para telhado de metal, meça o tamanho do telhado. o sistema é projetado com base nos detalhes do tamanho do telhado existente, conforme abaixo.
2. A equipe de engenheiros da Topfencesolar combinará a melhor solução para os telhados de acordo.

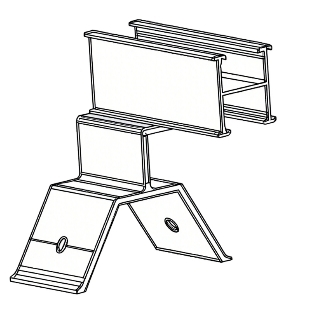

um. O telhado de metal escolhendo braçadeiras de telhado com sistema otimizado de trilhos H, instalação fácil e rápida.

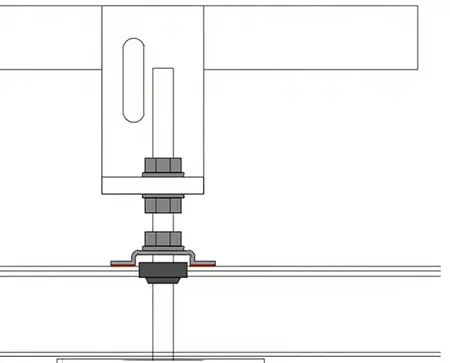

b. Pés em L com sistema de parafusos para cobertura metálica ondulada.

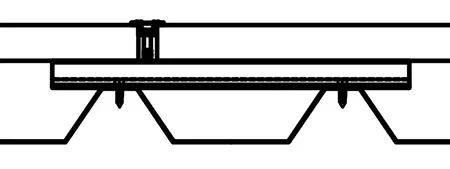

c. O sistema Mini Rail otimizou a estrutura para diminuir o peso do carregamento.

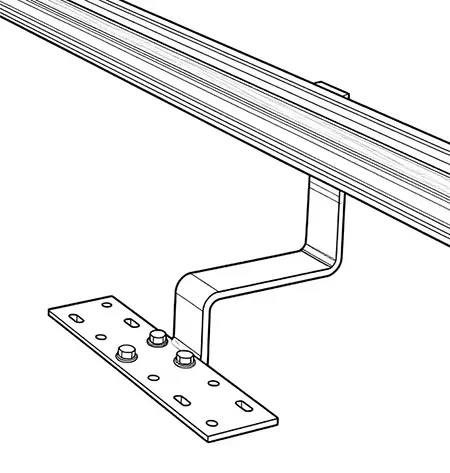

d. Telhados de telha, poderíamos escolher usando gancho de telhado / parafusos de duas cabeças + sistema de trilhos.
e. O telhado plano aplicou principalmente o sistema de lastro ou design de tripé.

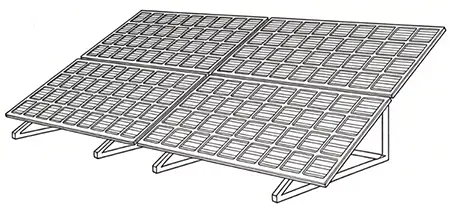

f. A estrutura do tripé pode atender a diferentes ângulos e alta personalização para melhor geração de energia solar em telhados planos ou inclinados.
Mais soluções por favorContate-nos, daremos soluções em relação ao seu telhado.
Fatores de projeto da estrutura de montagem no telhado:
Carga de projeto
|
Unid |
Parâmetro (exemplo de informações abaixo) |
|
Dimensão do Painel |
2278*1134*30 |
|
Peso do Painel |
30kg |
|
Orientação do Painel |
Vertical ou Paisagem |
|
Quantidade de Painel/por Conjunto |
1 × 2 = 2 peças |
|
Ângulo de inclinação |
11° |
|
Velocidade do Vento Regional |
72 m/s (velocidade de rajada de 3s) |
|
Cargas de neve no solo |
0 KPa |
|
Categoria de terreno |
3 |
|
Altura Máxima |
10 metros |
|
Local de instalação |
Telhado |
|
Regiões |
C |
|
Padrão de projeto |
AS/NZS 1170 (exemplo) |
|

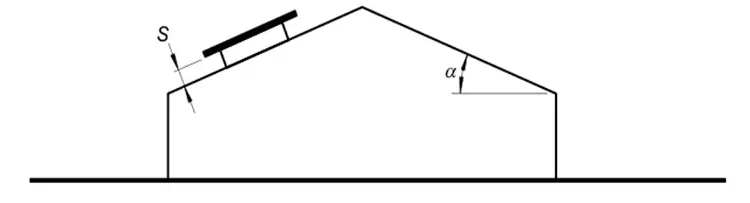

Se α= 11° |
|
|
|
Quando, |
θ = °, positivo |
= 0,600 |
|
Quando, |
θ = 0 °, negativo |
= -1.400 |

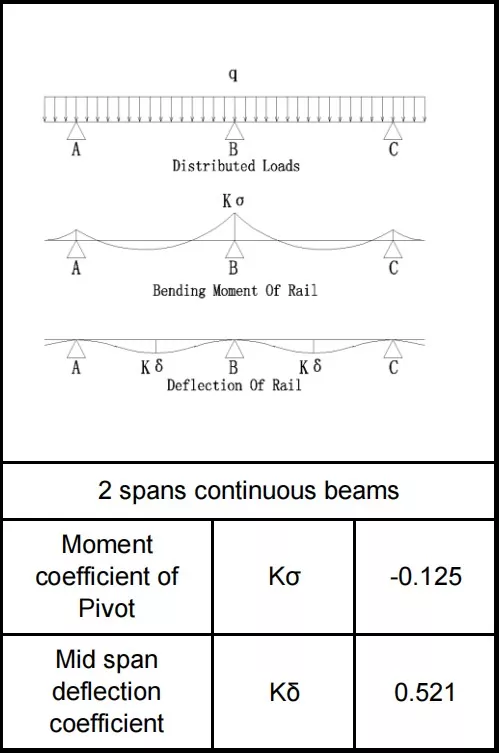

Cálculo de tensão da estrutura
Mapa de esboço de largura de carga de trilho único
Vão L=1.050m
Cantiléver Ls=0,200m
Quantidade de períodos n=2
Ângulo de inclinação θ=11°
Largura carregada dos trilhos B=0,759m
Combinações de carga
|
Combinações de carga de trilho |
|||
|
|
X Asix -Qx(N/m) |
Y Asix-Qy(N/m) |
|
|
Carregar |
Carga Fixa-G |
17.49 |
89.97 |
|
Carga de vento descendente-W1 |
0 |
718.39 |
|
|
Carga de vento ascendente-W2 |
0 |
-1676,24 |
|
|
Carga de neve-S |
0.00 |
0.00 |
|
|
Combinações de carga |
1,35g |
23.61 |
121.46 |
|
1,2G+0,6S |
20.99 |
107.96 |
|
|
1,2G+W1 |
20.99 |
826.35 |
|
|
0,9G+W2 |
15.74 |
-1595,27 |
|
|
|
|
|
|
Um projeto seguro de estrutura de painel solar de telhado de segurança deve ser feito em situações de contagem segura para apoiar a estrutura de uso de longo prazo.
A vida útil da nossa estrutura é ≥ 25 anos
A garantia é de 10 anos.
- View as
Sistema de montagem de telhado plano de lastro triangular solar
Como fabricante profissional, gostaríamos de fornecer sistema de montagem em telhado plano de lastro triangular solar de alta qualidade. O sistema de montagem em telhado plano é projetado para várias instalações de painéis solares em telhados planos com design não penetrante. A Topfencesolar projetou este sistema com lastro que elimina a necessidade de penetração no telhado e elimina o risco de vazamento de água no telhado. É a solução ideal para aplicações comerciais e industriais em telhados planos, comprovada e famosamente utilizada nas regiões da Europa, América do Norte, MENA e APAC. .
Marca:Topfencesolar
Material do produto:Al6005-T5
Função do produto:Instalação de modelo de lastro para telhado solar
Vida útil:≥25 anos
Sistema de montagem solar de telhado plano de lastro
Como fabricante profissional, o sistema de montagem solar de telhado plano de lastro da Topfencesolar, projetado considerando a alta velocidade do vento e a neve pesada, ao mesmo tempo em que cumpre os regulamentos de construção.
A equipe da Topfencesolar Engineer está elaborando o sistema de lastro ideal com base na estrutura do seu telhado, com cálculo preciso da carga da estrutura. Oferecemos simulação de estrutura de lastro reforçada com carga de vento, cálculos de carga de neve e carga morta para oferecer uma solução de segurança completa para seu telhado plano.
Marca:Topfencesolar
Material do produto:Alumínio
Função do produto:Sistema de suporte de lastro
Vida útil:≥25 anos
A equipe da Topfencesolar Engineer está elaborando o sistema de lastro ideal com base na estrutura do seu telhado, com cálculo preciso da carga da estrutura. Oferecemos simulação de estrutura de lastro reforçada com carga de vento, cálculos de carga de neve e carga morta para oferecer uma solução de segurança completa para seu telhado plano.
Marca:Topfencesolar
Material do produto:Alumínio
Função do produto:Sistema de suporte de lastro
Vida útil:≥25 anos
Sistema de kits de montagem solar para telhado plano
Xiamen Topfencesolar é um dos principais fabricantes de produtos de montagem solar na China, nós fornecemos sistemas de kits de montagem solar para telhados planos de alta qualidade. Design profissional e serviço OEM podem ser fornecidos de acordo com as demandas dos clientes.
Marca:Topfencesolar
Material do produto:Alumínio Al 6005-T5/ T6, aço galvanizado por imersão a quente
Função do produto:Montagem solar em telhado metálico
Vida útil:≥25 anos

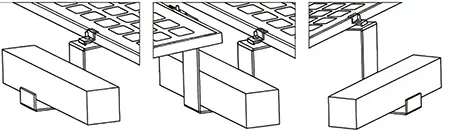

Sistema de montagem de lastro solar
Como fabricante profissional, o sistema de montagem de lastro solar não penetrante produzido pela Topfencesolar fornece uma solução estável e sem perfuração para instalação de painéis solares em telhados. São respostas em blocos de concreto baseados em peso, como lajes de concreto ou bandejas de lastro, para fixar os painéis solares. Não há necessidade de usar chumbadores de expansão para penetrar nos telhados de concreto. A solução simplificada mantém a integridade do telhado, reduz o tempo de instalação e elimina o risco de vazamentos de água. Instalação barata, fácil e rápida para painéis solares.
Marca:Topfencesolar
Material do produto:Aço Q235 galvanizado por imersão a quente
Função do produto:Montagem solar em telhado metálico
Orientação do Módulo:Paisagem ou Vertical
Marca:Topfencesolar
Material do produto:Aço Q235 galvanizado por imersão a quente
Função do produto:Montagem solar em telhado metálico
Orientação do Módulo:Paisagem ou Vertical
Sistema de montagem de gancho para telhado de telha
Sistema de montagem de gancho para telhado de telha da marca Topfencesolar produzido na China, é uma solução de instalação fácil e rápida para suportar painéis solares em telhados inclinados montados em ganchos de telhado e trilhos de alumínio com braçadeiras. Não há necessidade de soldagem no local e nenhum dano à estrutura do telhado.
Marca:Topfencesolar
Material do produto:Aço SUS304
Função do produto:Telhados residenciais, comerciais ou industriais
Vida útil:20 anos
Marca:Topfencesolar
Material do produto:Aço SUS304
Função do produto:Telhados residenciais, comerciais ou industriais
Vida útil:20 anos
Montagem solar em telhado de telha
Como fabricante profissional, a Topfencesolar especializou-se em P&D e fabricação de sistema de montagem solar para telhado de telha. Material de alumínio avançado de instalação leve, resistente à corrosão e fácil. Ganchos de alumínio podem manter o telhado de telha (wanzheng) e a segurança. Este mercado de aplicações cobre a Europa como Alemanha, Espanha, Itália, Holanda, etc. e países asiáticos como Indonésia, Tailândia, Vietnã, etc.
Marca do produto:Topfencesolar
Material do produto:Alumínio de alta qualidade
Função do produto:Gancho de telhado monta trilhos e suporta painéis solares
Vida útil:≥25 anos
Marca do produto:Topfencesolar
Material do produto:Alumínio de alta qualidade
Função do produto:Gancho de telhado monta trilhos e suporta painéis solares
Vida útil:≥25 anos
Como um fabricante e fornecedor confiável de Montagens de telhado de painel solar na China, temos nossa fábrica. Para obter a tabela de preços dos produtos personalizados, entre em contato conosco.
