Sistema de montagem de gancho para telhado de telha

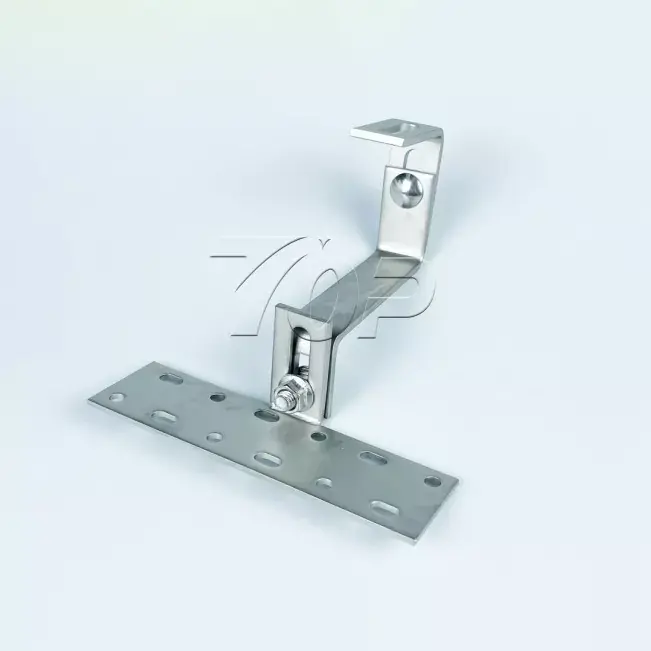

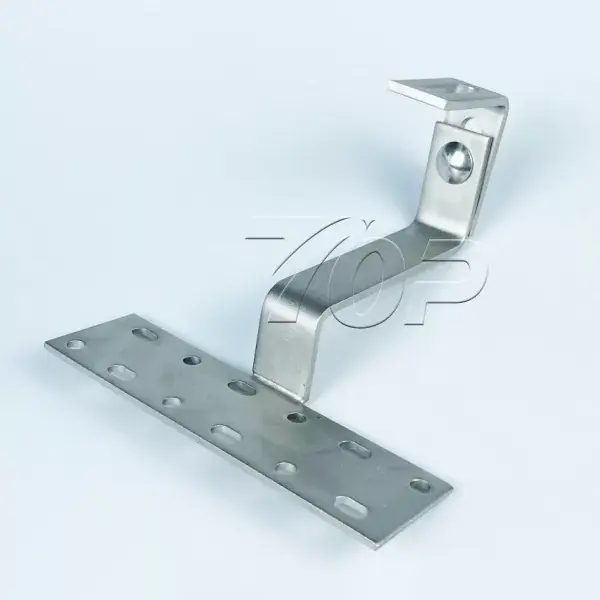

Procurando por um fabricante e fornecedor confiável na China? Não procure mais! Topfencesolar é uma fábrica líder que oferece sistema de montagem de gancho para telhado de telha de alta qualidade. Projeto de estrutura de gancho de telhado Topfencesolar, número da peça: TF-AHK-H12 é um projeto ajustável de duas alturas, aço inoxidável com espessura de 5 mm, comprimento de 120-150 mm.

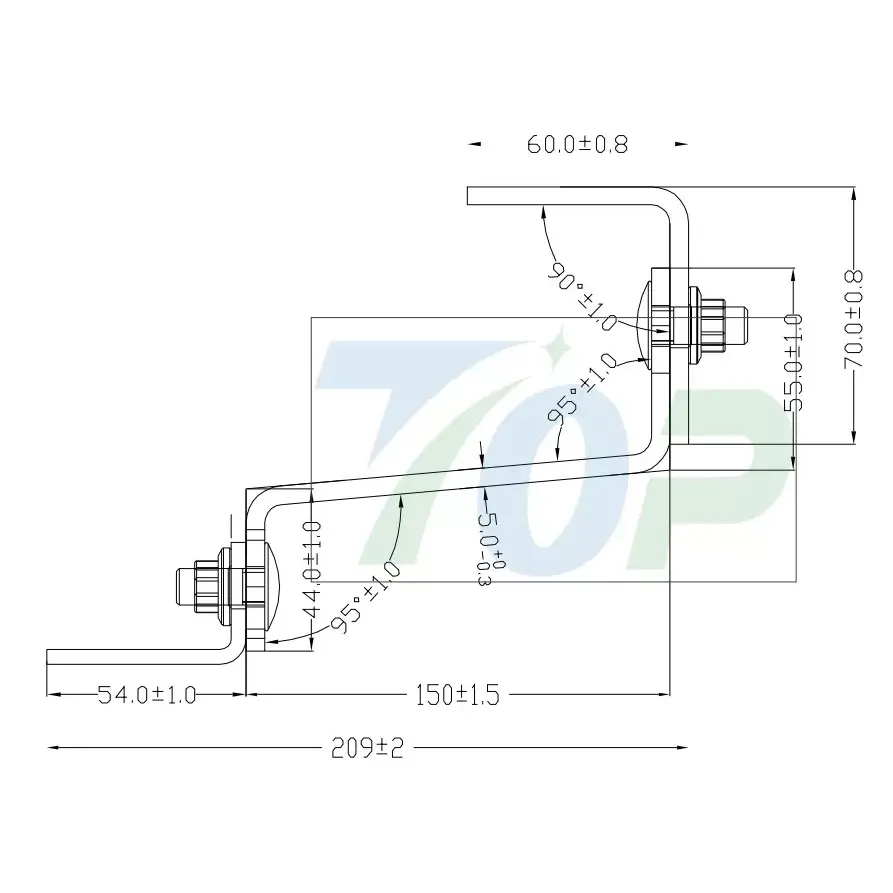

Requisitos técnicos:

1. Os passes de solda são uniformemente densos, com uma superfície linda, sem cortes inferiores, rachaduras ou bolhas, etc.

2. As seções são planas, sem arestas vivas, cantos afiados ou rebarbas, etc.

3. A tolerância não identificada é implementada de acordo com o grau M (GB/T 1804-2000).

4. Nenhuma marca para um ângulo reto.

5. O tratamento de superfície é feito de acordo com as necessidades do cliente.

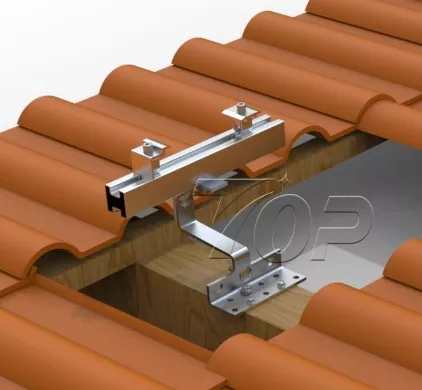

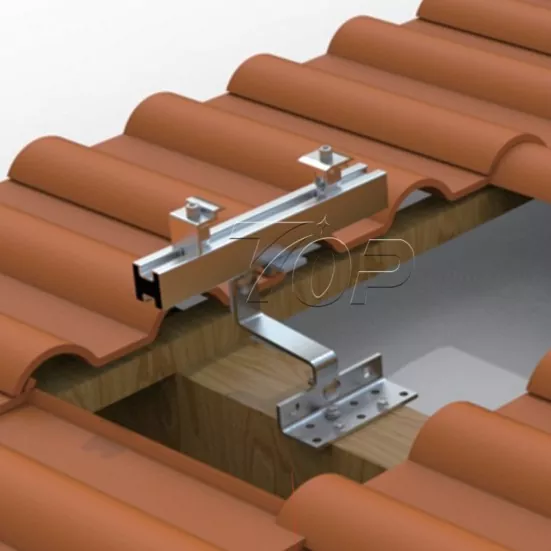

Diferente da montagem tradicional no solo, a solução de montagem no telhado está efetivamente aumentando a taxa de utilização da energia solar. O sistema de montagem de gancho para telhado de telha da Topfencesolar é popularmente usado em usinas de energia solar residenciais e comerciais. A solução utiliza formato especial de gancho projetado com base na telha do telhado, instalando-o na viga de madeira do telhado, o formato dobrado do corpo do gancho é 100% sem toque na colagem do telhado sem danificar as telhas. E este projeto poderia manter o telhado original com segurança, sem penetração no telhado e reduzir o risco mínimo de vazamento de água.

Material:

Os projetos do sistema de montagem de gancho para telhado de telha Topfencesolar são compostos principalmente de aço inoxidável, mantemos alta qualidade e durabilidade a longo prazo com mais de 25 anos de serviço. O material é aço inoxidável SUS304. E a combinação do sistema usando trilhos de alumínio Al6005-T5 para suportar fortemente os painéis solares no telhado.

O tratamento de superfície do trilho para este gancho:Alumínio com tratamento de superfície de anodização ≥15μm.

Desempenho: mantendo as estruturas de alumínio com excelente anticorrosão sob diferentes aplicações religiosas e até mesmo em ambientes climáticos complicados.

Certificados: O gancho Topfencesolar está em conformidade comSGS/CE/TUV e a qualidade de produção atende ao padrão SGS.

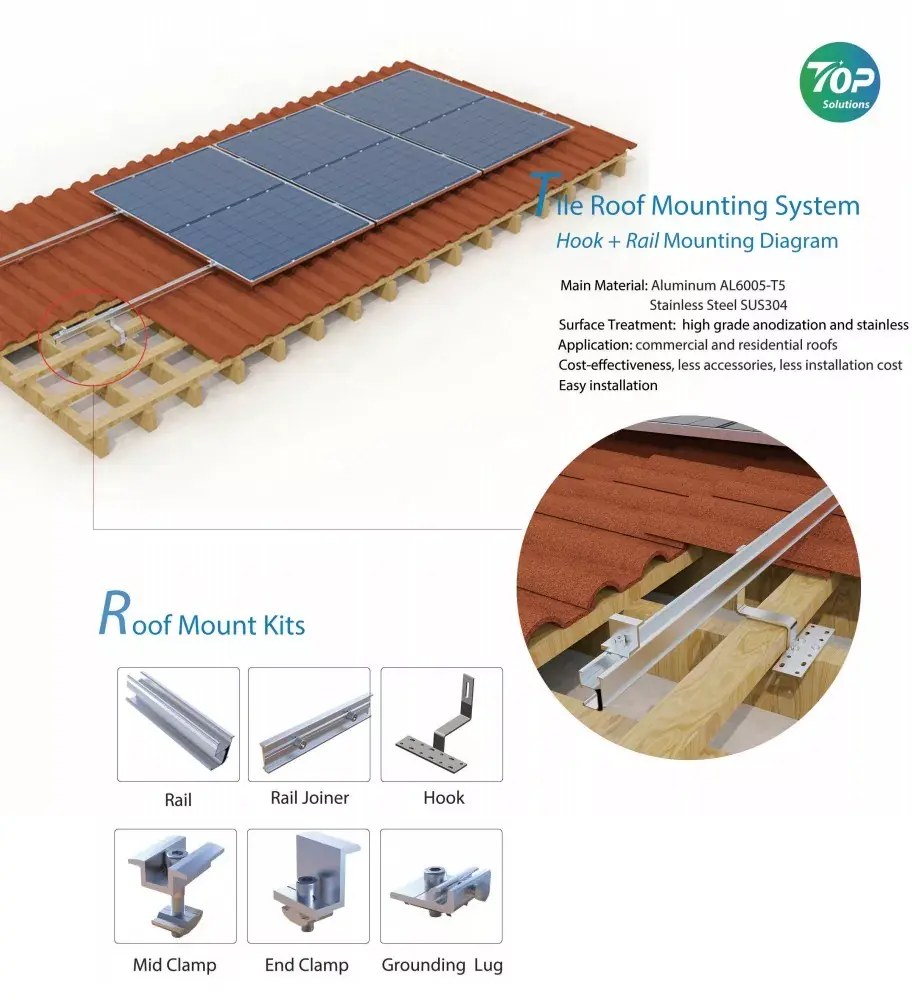

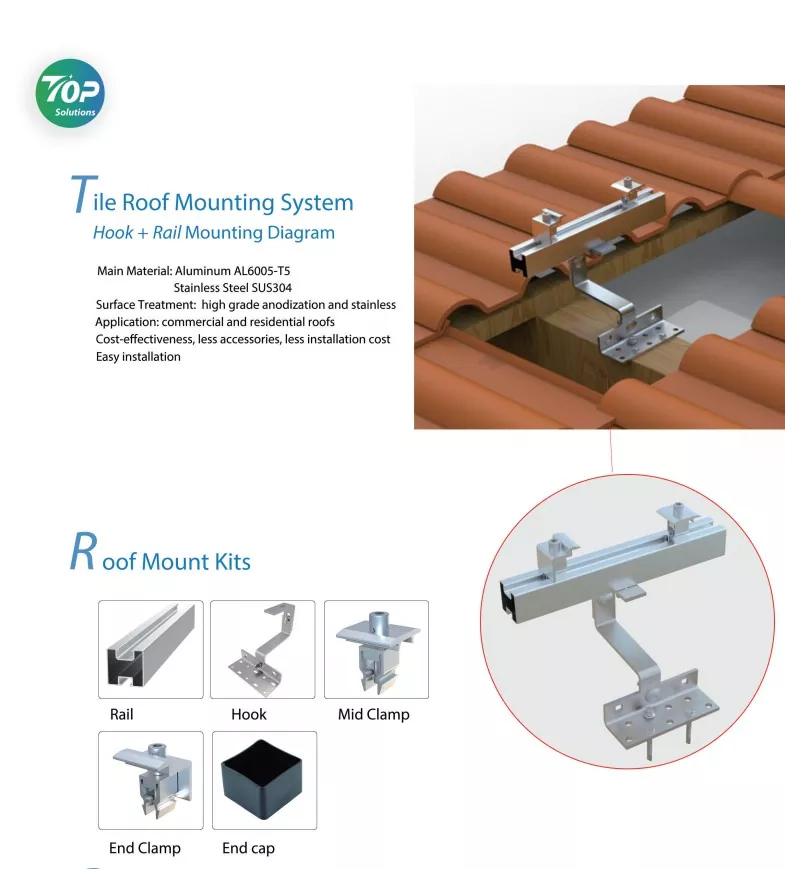

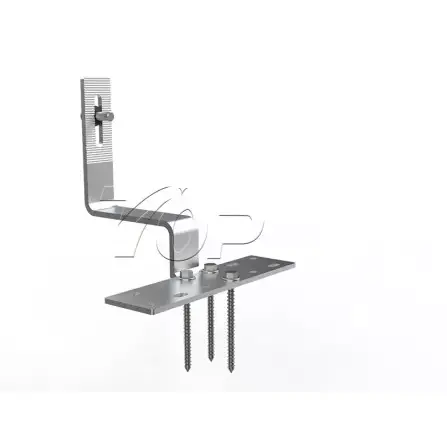

Componentes de ganchos para telhados de telha:

Piscando: borracha

Braço de gancho: aço SUS304

Fixadores: parafusos/pino auto-roscante

Braçadeiras de trilho: braçadeira intermediária / braçadeira final

Benefícios:

Os benefícios desta instalação rápida dos ganchos para telhado Topfencesolar é que ela é rápida de instalar com o menor custo e faz alterações mínimas na estrutura original do telhado. Portanto, este sistema de montagem em gancho tem um alto apelo estético para combinar com o telhado.

Também temos opções de cores pretas que também são famosas no mercado europeu.

A aplicação é adequada para sistema de montagem de painel solar em telhado de telha. O modelo detalhado inclui suportes de montagem em gancho para telhado de telha solar + montagem em trilhos de alumínio.

Etapas de instalação:

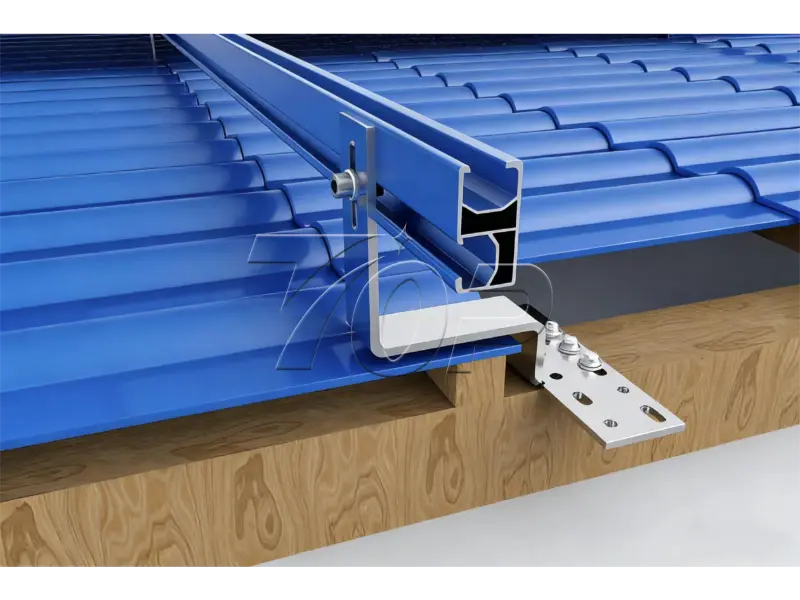

Primeiro passo: A estrutura completa do sistema na cobertura de telha é feita por meio de parafusos ou pernos que fixam o gancho do trilho na viga de madeira da cobertura.

Segundo passo: Montagem dos trilhos de alumínio Topfencesolar nos ganchos, diferentes trilhos devem ser conectados entre si com conectores de trilhos.

Terceiros passos: Assim que todos os ganchos do telhado estiverem prontos e os trilhos de alumínio fixados, prepare-se para montar os painéis solares. Antes de montar os painéis fotovoltaicos, confirme o layout do painel com a equipe de engenheiros da Topfencesolar para finalizar a instalação na orientação vertical ou paisagística. Em seguida, coloque painéis fotovoltaicos em 1 linha com 4-14 ou mais painéis por um conjunto, ou dois painéis em uma linha, 4-20 unidades de painéis solares em uma coluna nos trilhos. A quantidade de painéis de fileiras e colunas dependendo do tamanho do telhado e do lado voltado para a luz do sol. Sobre os detalhes profissionais de como projetar o layout do painel solar em seu telhado e qual capacidade de energia seu telhado pode instalar no telhado, você pode consultá-lo com a equipe de engenheiros de energia da TOPrfence.

Quartos passos: Conectar os painéis solares nos trilhos de alumínio com Topfencesolar Mid-clmaps e terminar com os End-clmaps para segurança desses painéis solares nos telhados.

Os fatores que influenciam o projeto da estrutura e a montagem do painel solar:

1. O tamanho do telhado - decide a capacidade de energia e o tamanho que você pode instalar em seu prédio.

2. O tipo de telhado: diferentes tipos de telhado têm diferentes soluções de montagem. O telhado inclinado escolhendo os ganchos com trilhos é uma das melhores soluções, menor custo, alta resistência do suporte do painel solar e estrutura leve, boa para segurança no carregamento do peso do telhado. Mas, assim como um telhado de metal ou de concreto, é necessário escolher pés L + estrutura de trilho ou sistemas de lastro, etc. Consulte a equipe de engenheiros da Topfencesolar.

3. Dimensão dos painéis solares e capacidade de potência de cada painel. Está relacionado ao carregamento de peso da estrutura.

4. A velocidade do vento. A estrutura do sistema de montagem de gancho para telhado de telha deve ser reforçada o suficiente para suportar ventos de 2m/s a 70m/s (a velocidade média do vento contada por 3 segundos padrão).

5. O material da estrutura: atualmente o Aço e o Alumínio são os mais utilizados e famosos nas estruturas de montagem, para a estrutura do telhado deve-se escolher o material leve então ir ao Almuminun é a melhor opção. Da Topfencesolar, o alumínio solar Al6005-T5 é de qualidade superior ao do mercado.

Vantagens

1. Os ganchos de telhado de telha inclinado projetados pela Topfencesolar para sistema de montagem solar são de fácil montagem, menos suportes, instalação rápida.

2.Nossos kits de gancho para telhado possuem processo de anodização de alto grau e tratamento de superfície inoxidável. Apoiando o uso a longo prazo.

3.Os designs otimizados com menos acessórios têm menor custo. Nos locais só é necessário menos trabalho de instalação para reduzir o custo de instalação.

4.Topfencesolar tem uma série de opções de ganchos de diferentes tipos, com suporte ajustável para atender a vários telhados e cobrir mercados da Alemanha, Polônia, Áustria, Espanha ou Japão, Indonésia, etc.

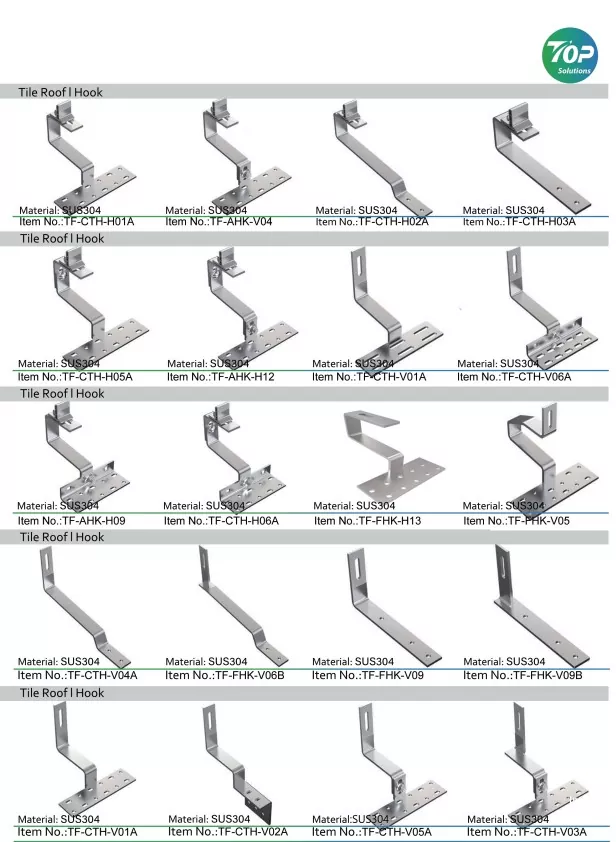

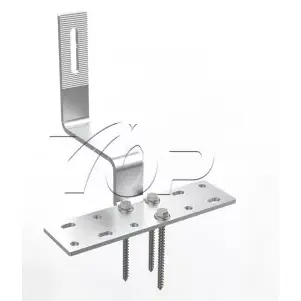

Mais opções de diferentes formatos e tipos de ganchos:
