Fabricante e fornecedor de trilhos de montagem de painel solar
Marca Xiamen TopfencesolarTrilhos de montagem de painel solarusados para sistemas solares de telhado são materiais de alumínio de alto nível otimizados para montagem de painéis solares.

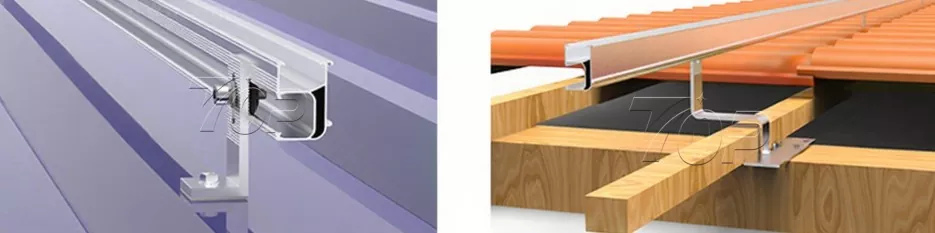

Trilhos solares tipo telhado:
O alumínio 6005-T5/T6 possui características de alta resistência, excelente resistência à corrosão e peso extremamente leve, o material mais adequado para racks de sistemas de telhado
Trilho TF-RL série B46 | Comprimento 4000mm, 4200mm, 4500mm, 4800mm etc.
Tamanho normal: 27,3*48,3*4500mm
Tratamento de superfície: ≥10μm
Os kits de montagem em trilhos
Detalhes do projeto da estrutura: Veja o TF-RL-B46, que é um dos modelos mais populares, por exemplo.
Dimensões da estrutura:
|
Parâmetros Geométricos da Seção da Estrutura |
|||||||
|
(1) Trilho: |
B46 |
Material: |
AL6005-T6 |
||||
|
σs = 250 |
N/mm2 |
E = 70000 |
N/mm2 |
||||
|
Parâmetros de geometria de seção |
|||||||
|
UMA(mm2) |
197.0 |
IP(mm4) |
64335.0 |
||||
|
Ix(mm4) |
43678.0 |
Iy(mm4) |
20657.0 |
||||
|
Zxup(mm3) |
1804.0 |
Zyesquerda(mm3) |
1703.0 |
||||
|
Zydown(mm3) |
2004.0 |
Zyright(mm3) |
1306.0 |
||||
Peso/Metro = Densidade ρ(kg/m³) × Área Seccional A(m2) × g(N/kg)
=2710 x 0,00019696 x 9,8
=5,23 N/m
Análise da composição química do trilho de alumínio B46:
(Método de teste: GB/T3190-2008,OES)
|
Elementos Químicos de AL6005-T6 |
|||
|
Elemento |
O regulamento de 6005 |
Produtos de alumínio Antai (AT6006 -T6) |
Conclusão |
|
Si |
0,6-0,9 |
0.62 |
Passar |
|
Fé |
≤0,35 |
0.13 |
Passar |
|
Cu |
≤0,10 |
<0,001 |
Passar |
|
Mn |
≤0,10 |
0.003 |
Passar |
|
mg |
0,40-0,60 |
0.56 |
Passar |
|
Cr |
≤0,35 |
0.001 |
Passar |
|
Zn |
≤0,10 |
0.01 |
Passar |
|
Ti |
≤0,10 |
0.014 |
Passar |
|
Al |
margem |
margem |
Passar |
Teste de tração:
Método de teste: JIS Z 2241-2011
Propriedades mecânicas do AL6005-T6
|
Item de teste |
Tipo de amostra |
Resistência à tração (Rm)(Mpa） |
Resistência à prova (R0 .2) (Mpa) |
Alongamento após fratura (A50mm)(%) |
|
Resultado |
Nº 13B |
295 |
263 |
10 |

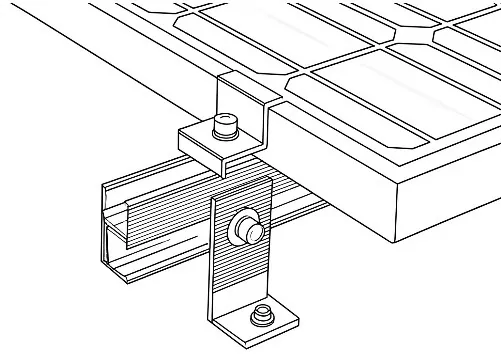

Os acessórios do kit de montagem em estrutura ferroviária:
|
|
|
|
|
|
Duas roscas de parafusos |
Ganchos para telhado |
Kit pés em L |
Grampo Médio 1 |
|
|
|
|
|
|
Braçadeira Média 2 |
Grampo Final 2 |
Folha condutora |
Mais aplicações de trilhos
- View as
Suportes de trilho de montagem de painel solar de alumínio
Suportes de trilho de montagem de painel solar de alumínio feitos por Xiamen Topfencesolar da China usando ganchos de telhado montados na viga para suportar trilhos B45. Conectores de trilhos conectando pedaços de trilhos em um longo trilho, fileira por fileira, para organizar os painéis solares na orientação paisagem ou vertical. Seu desempenho de alta confiabilidade é calorosamente recebido pelos mercados da Europa, Ásia e América.
Marca:Topfencesolar
Material do produto:Alumínio
Função do produto:Trilhos para montagem de painel solar
Vida útil:≥25 anos
Marca:Topfencesolar
Material do produto:Alumínio
Função do produto:Trilhos para montagem de painel solar
Vida útil:≥25 anos
Trilho de montagem de telhado de rack solar
Como um fornecedor confiável de estruturas de montagem solar, a Xiamen Topfencesolar Co., Ltd se dedica a projetar e fabricar trilhos de montagem em rack solar de alto desempenho para atender a diversas demandas do mercado, desde telhados residenciais até plantas fotovoltaicas comerciais. Projetamos produtos que oferecem desempenho técnico e eficiência de custos.
Marca:Topfencesolar
Material do produto:AL6005-T5/ AL6063-T6
Função do produto:Montagem em telhado
Vida útil:Mais de 20 anos
Trilhos para painéis solares
Os trilhos do painel solar fornecem suporte estável para o sistema de montagem no telhado solar e podem se adaptar a várias ocasiões. Xiamen Topfencesolar é um fabricante profissional que oferece serviços personalizados de trilhos de painéis solares para ajudar os clientes em seus projetos solares. As amostras estão disponíveis para diferentes tamanhos e quantidades.
Marca:Topfencesolar
Material do produto:Alumínio Al6005-T5/T6
Função do produto:Montagem solar em telhado metálico
Vida útil:20 anos
Mini trilho para montagem em painel solar em telhado de metal
Como um fabricante e fornecedor profissional na China, o Mini trilho para montagem em painel solar em telhado de metal, característica durável e leve, produzido pela Xiamen Topfencesolar pode reduzir o custo de 20-30% menor para a montagem do painel solar. A anodização da superfície de alumínio é processada ≥ 10μm, exige grandes esforços de prova de UV e resistência à corrosão, com manutenção por mais de 25 anos. Esta solução railess é bem-vinda e utilizada em sistemas solares residenciais, comerciais e industriais.
Marca:Topfencesolar
Material do produto:Al6005-T5
Função do produto:Para carregamento de painéis solares no telhado ou no solo
Vida útil:≥25 anos
Marca:Topfencesolar
Material do produto:Al6005-T5
Função do produto:Para carregamento de painéis solares no telhado ou no solo
Vida útil:≥25 anos
Montagem em rack de teto para painel solar
A Topfencesolar lidera a produção de montagem em rack de painel solar, com fábrica na China. O trilho é o principal suporte de instalação de um sistema fotovoltaico. Com a montagem em trilhos, ele pode fixar com segurança painéis solares em vários telhados. Como concreto, metal e telhados de telha. Os trilhos leves são feitos de liga de alumínio, apresentando excelente resistência à corrosão e, além disso, são fáceis de instalar.
Trilhos de montagem de painel solar de alumínio
Os trilhos de montagem de painel solar de alumínio são uma parte importante de toda uma estrutura de montagem solar. Eles são feitos de materiais de alumínio 6005-T5 com tratamento de superfície de anodização, duráveis por mais de 25 anos.
Marca:Topfencesolar Material do produto:Alumínio 6005-T5, 6063-T6 Função do produto:Suporte de montagem solar Vida útil:≥ 20 anos
Marca:Topfencesolar Material do produto:Alumínio 6005-T5, 6063-T6 Função do produto:Suporte de montagem solar Vida útil:≥ 20 anos
Como um fabricante e fornecedor confiável de Trilhos de montagem de painel solar na China, temos nossa fábrica. Para obter a tabela de preços dos produtos personalizados, entre em contato conosco.
