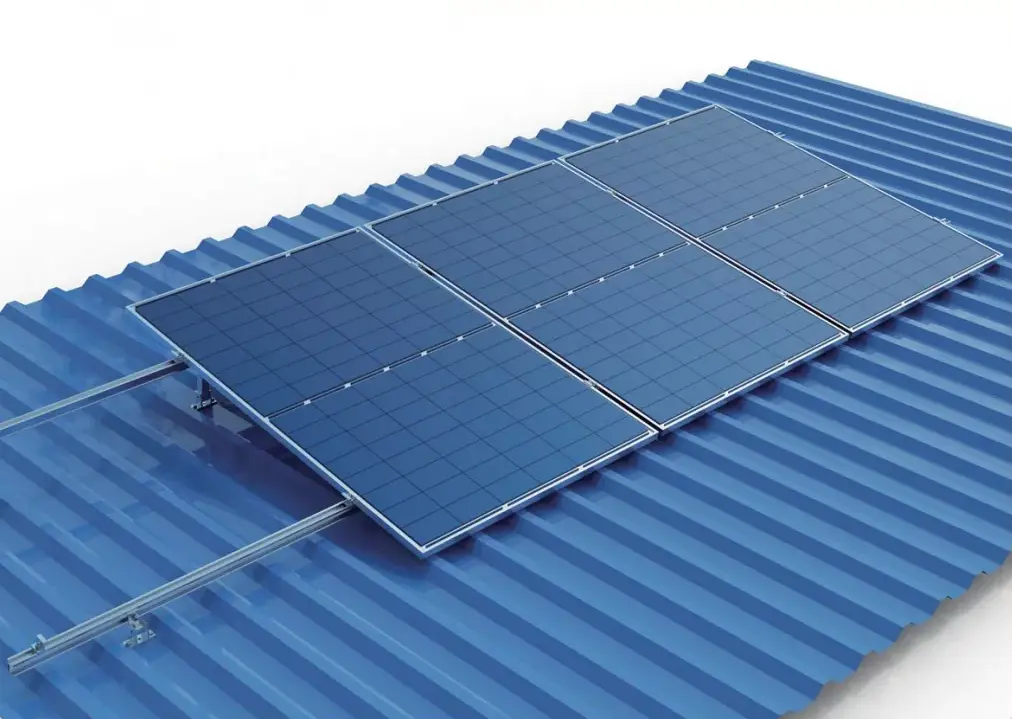

Trilhos de montagem de painel solar de alumínio

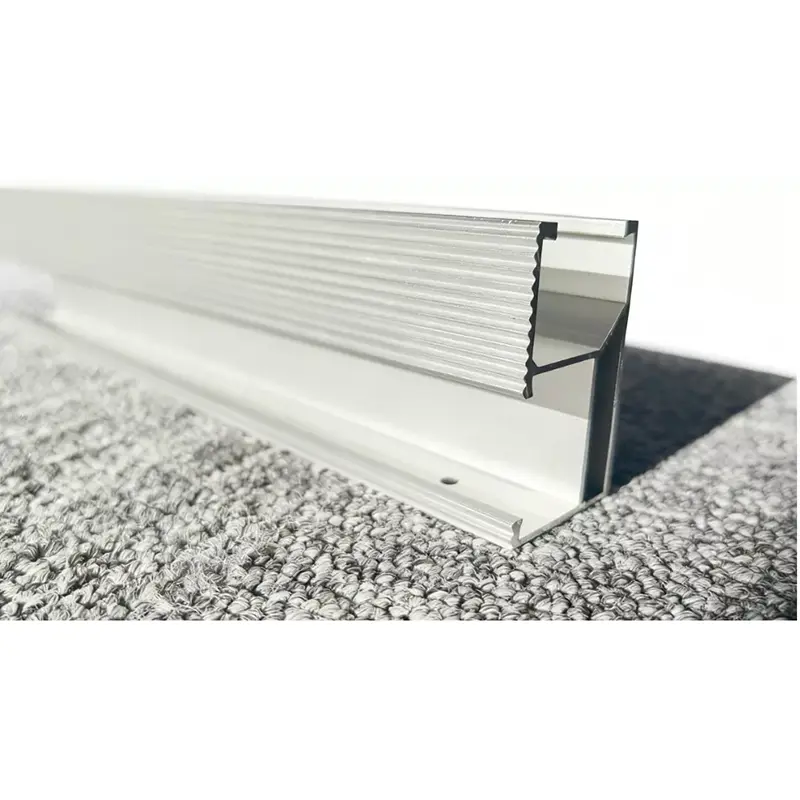

Os trilhos de montagem de painel solar de alumínio TF-RL-B48 são projetados para telhados. Eles geralmente são usados ​​para instalação onde há um requisito de alta resistência da estrutura. Os projetos de perfil de trilho são mais fortes e mais grossos do que os trilhos de telhado comuns no mercado, podendo ser aplicados em alguns projetos com ventos fortes de velocidade máxima de 60m/s.

FICHA DE DADOS

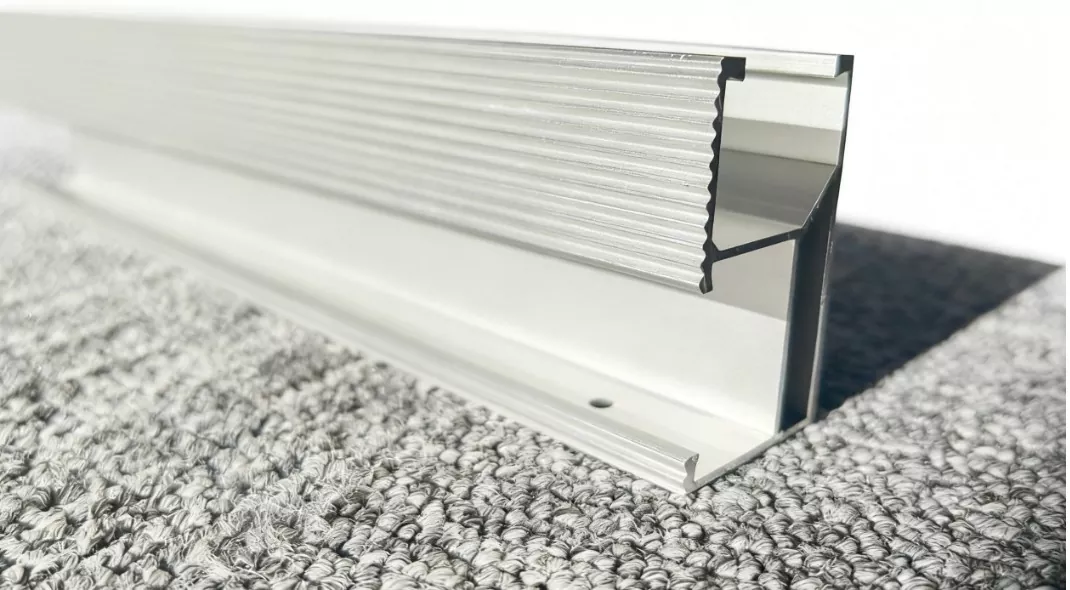

Os trilhos fotovoltaicos TF-RL-B48 foram populares devido ao seu design especial, projetado com ranhura na parte traseira do perfil, para que o conector do trilho possa ser instalado na parte traseira do trilho, o que não afetará a instalação de pés L ou gancho para telhado de telha.

Desta forma, a equipe de instalação não precisa se preocupar com o problema de Interferência, economizando tempo de instalação.

A espessura da camada de anodização de nossos trilhos de montagem de painel solar de alumínio é superior a 10 μm, com boa aparência e forte resistência à corrosão. O que os torna adequados para uso externo em vários climas. (diferentes requisitos para camada de anodização também podem ser personalizados)

O peso dos trilhos de montagem solar de alumínio é leve, fácil de manusear e instalar, o que economizará custos de mão de obra e suportará uma instalação flexível.

A parte frontal da barra de tejadilho possui listras, o que pode aumentar a estabilidade dos acessórios do Gancho de Tejadilho ou Pés L para combinar perfeitamente com ela.

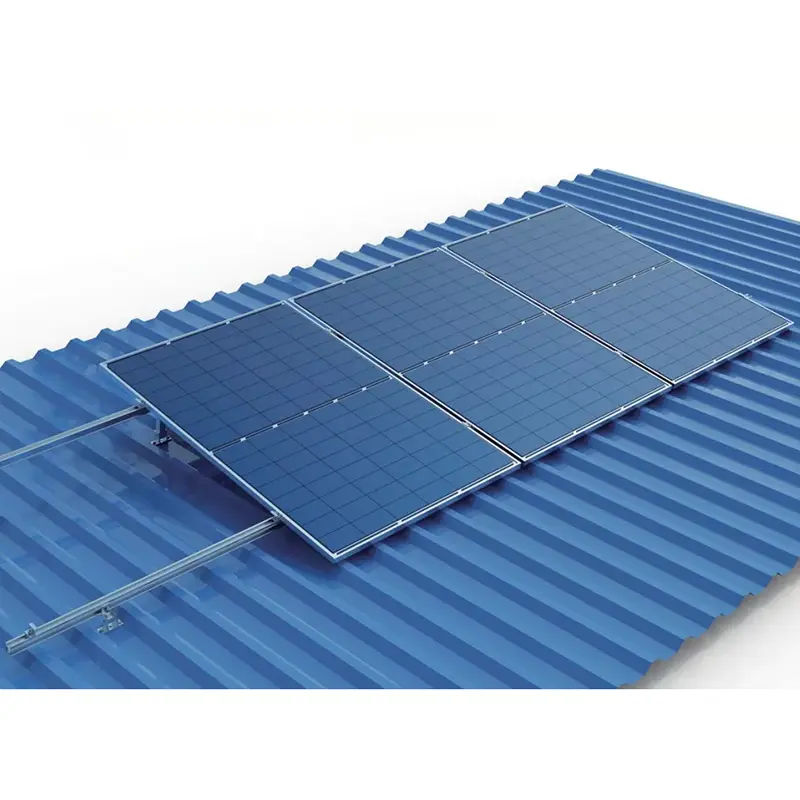

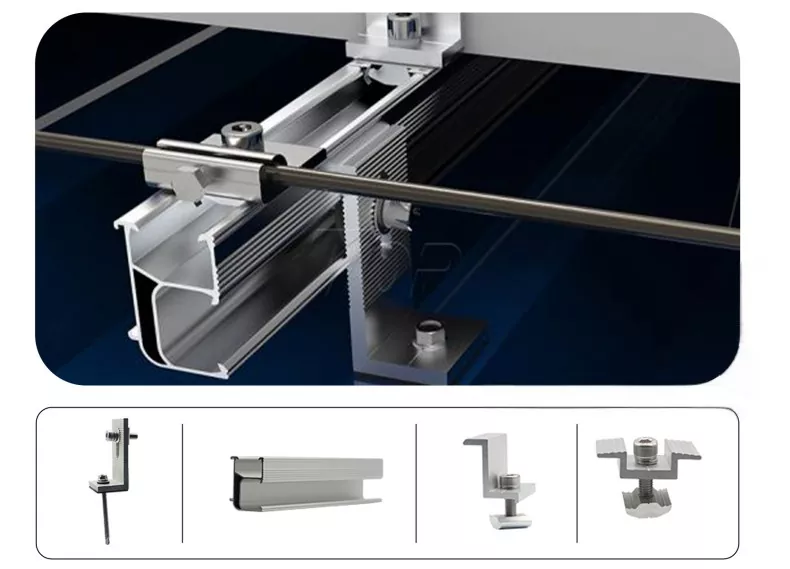

A estrutura de montagem para telhado de metal, incluindo: pé L, trilho solar, braçadeira final, braçadeira média, etc.

Estão disponíveis as cores Prata e Preto, e o comprimento pode ser personalizado conforme solicitação do projeto.

A quantidade de cada item pode ser ajustada de acordo com os requisitos

Quais são os kits completos de montagem deste sistema de rack solar?

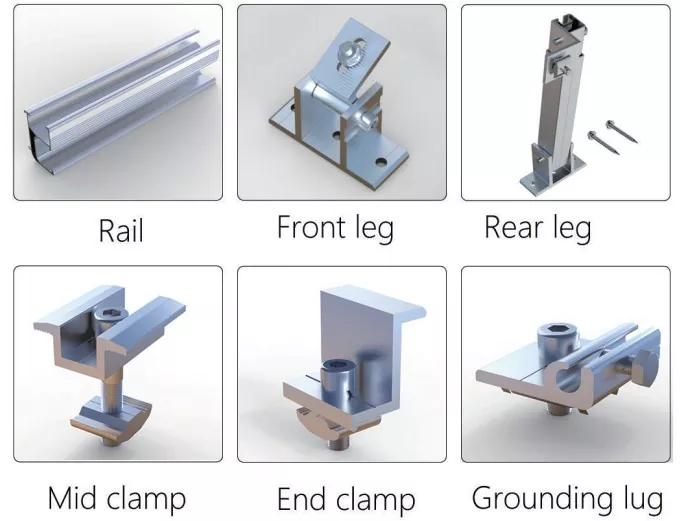

Os kits completos contêm principalmente trilhos, perna dianteira, perna traseira e grampos como grampo intermediário, grampo final e terminal de aterramento, etc.

Como instalar trilhos no telhado?

1. Meça o tamanho do telhado para verificar a quantidade de trilhos de montagem do painel solar de alumínio.

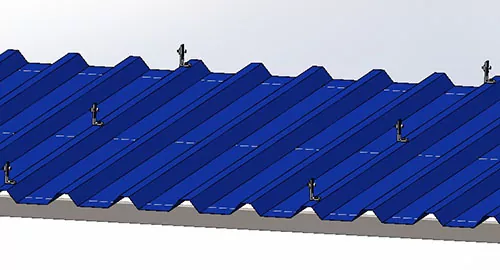

2. Instale a base de suporte do trilho. Por exemplo, abaixo do tipo de solução L Feet, monte primeiro os kits de pés L no rooftop posicional.

3. Deslizar os trilhos entre os pés L da mesma linha, prendendo com o parafuso de fenda T nos pés L. Os trilhos serão conectados por conectores de trilho conforme figuras abaixo.

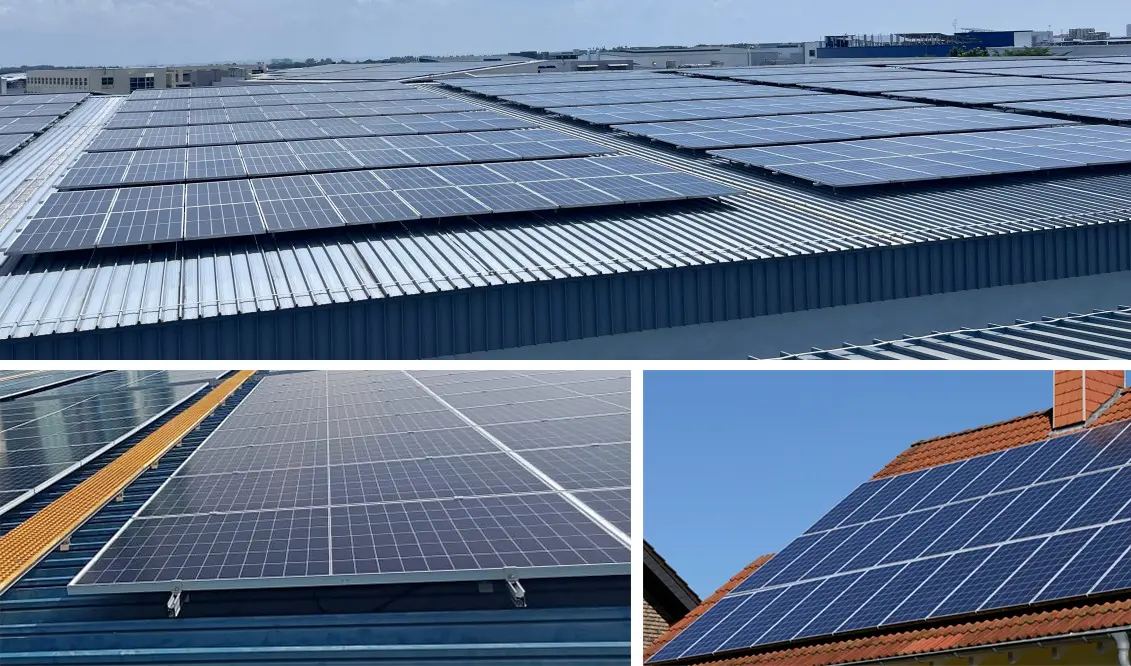

Caso de projeto
