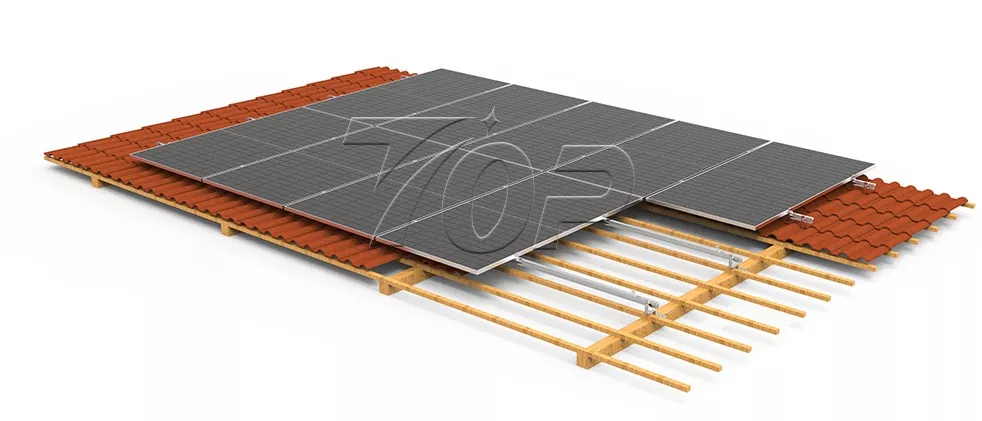

Montagem solar em telhado de telha

Como fabricante profissional, os ganchos de montagem solar para telhado de telha Topfencesolar são personalizados de acordo com os formatos de telhado de telha residencial dos países da Europa / Ásia. A série de designs de ganchos Topfencesolar atende a diversas demandas do mercado.

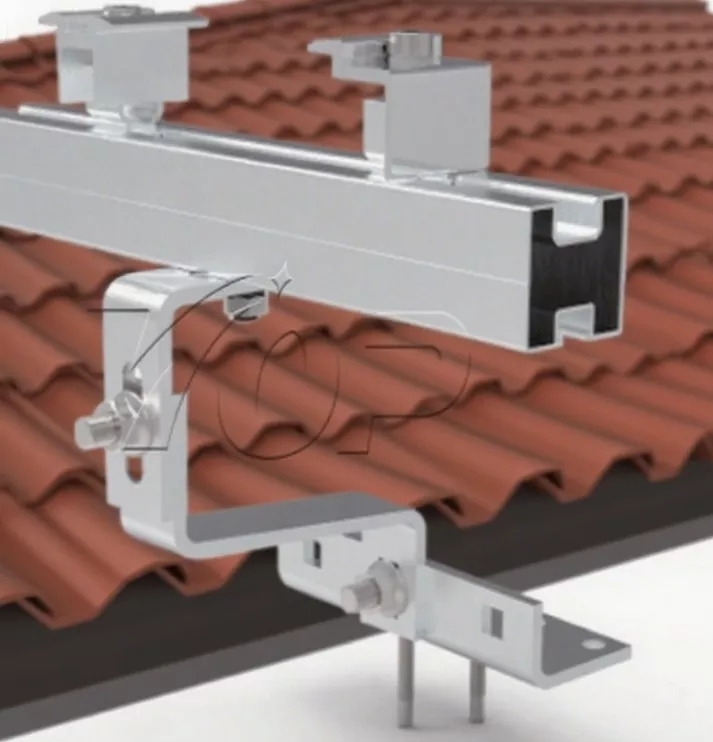

O comprimento regular do suporte de 150 mm atende a uma grande variedade de sobreposições de telhas e pode ser ajustado em diferentes alturas para fixar tipos de telhados de telha. A dureza pode montar a estrutura do painel solar com espessura de 30 mm e 35 mm. Para maximizar a integridade das telhas, a fiabilidade das estruturas de montagem e a segurança dos painéis solares que suportam, os ganchos solares Topfencesolar são a melhor opção para si.

Componentes do sistema:

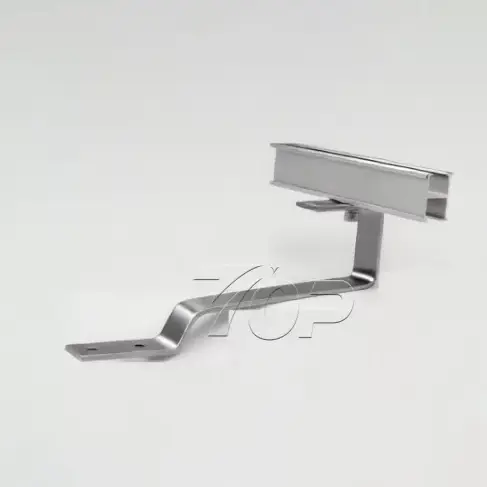

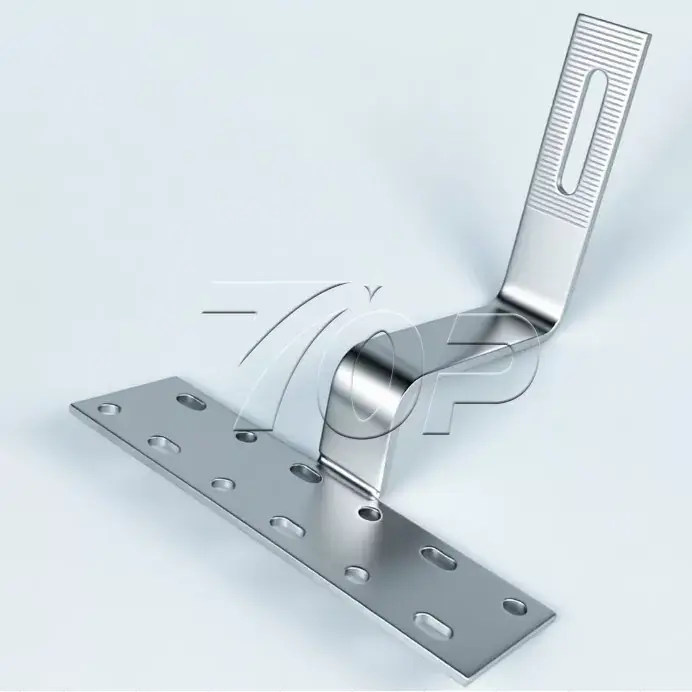

-Gancho de telhado

-Trilhos TF B45 de 4200mm - 4500mm

-Conectores de trilho TF B45

-Parafuso de cabeça flangeada A2 8*100

-Ou parafusos de duas cabeças SUS304

-Mid-Clamps: para moudels de painéis solares verticais ou paisagísticos

-End-Clamps: para moudels de painel solar verticais ou paisagísticos

-Tampa final do trilho



>Carga de vento: até 60 m/s

>Carga de neve: até 1,4KN/m2

>Orientação do painel fotovoltaico: Portait ou Vertical

>A altura do gancho pode ser ajustável (opcional).

Componentes e Metariais

Compre suporte solar para telhado de telha personalizado da Topfencesolar, que é um dos fabricantes e fornecedores na China. O tratamento de anodização de alto grau do material Al 6005-T5 mantém seu painel solar firmemente instalado com excelente desempenho de estrutura resistente à corrosão. O que fizemos fez com que a montagem solar do telhado fosse dupla, usando mais de 25 anos de serviço.

Podemos montar rapidamente a estrutura em telhados de telha, sem necessidade de utilização de ferramentas complexas nem qualificação profissional. Etapas fáceis de instalação, menos trabalho e menos tempo necessário.

Etapas do manual de instalação:

1. Meça o tamanho do telhado, projete o layout do painel solar e, em seguida, a equipe de engenheiros da Topfencesolar projeta a estrutura dos painéis solares.

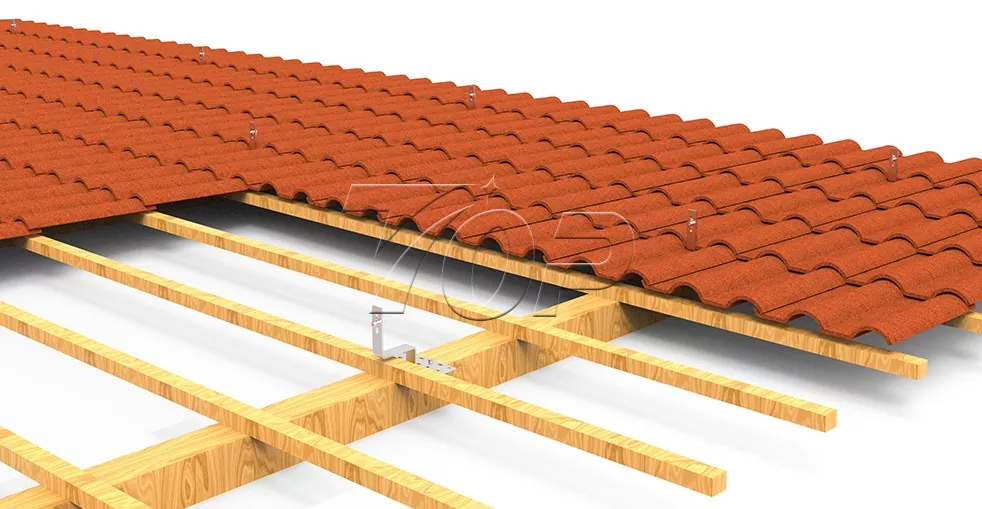

2. Instale os ganchos para telhado.

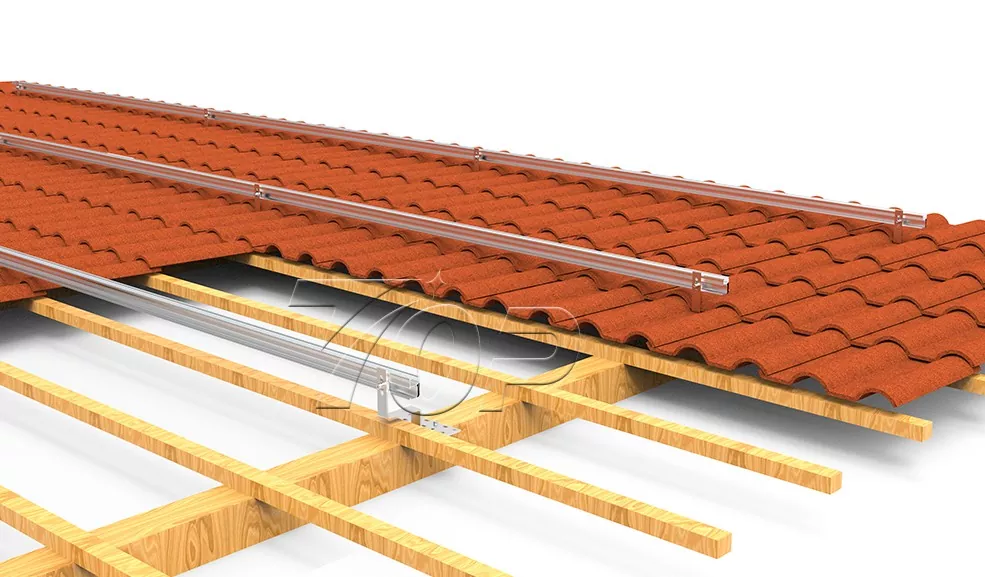

3. Montagem dos trilhos nos ganchos

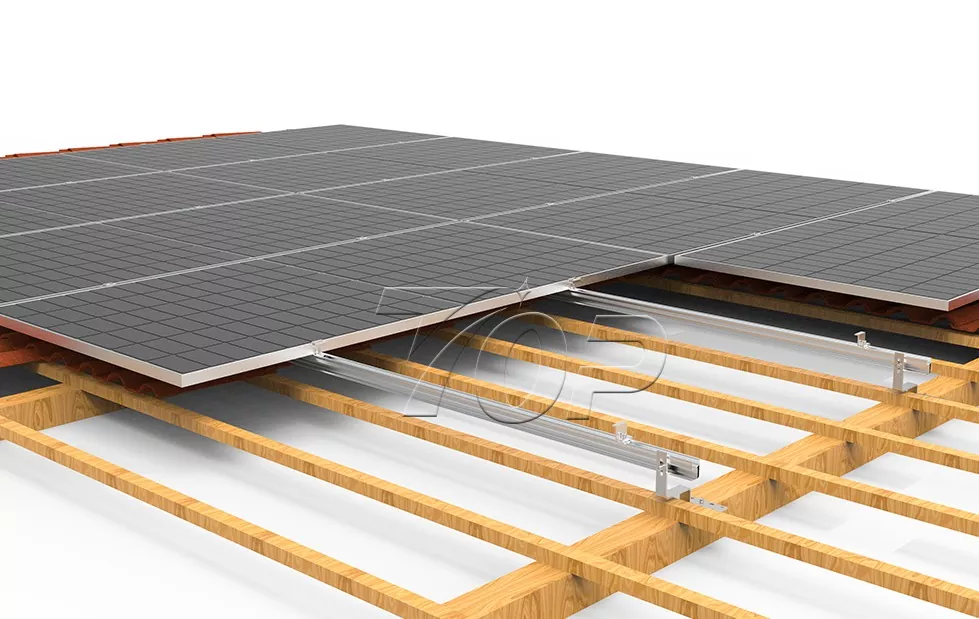

4. Instale os painéis solares nos trilhos.

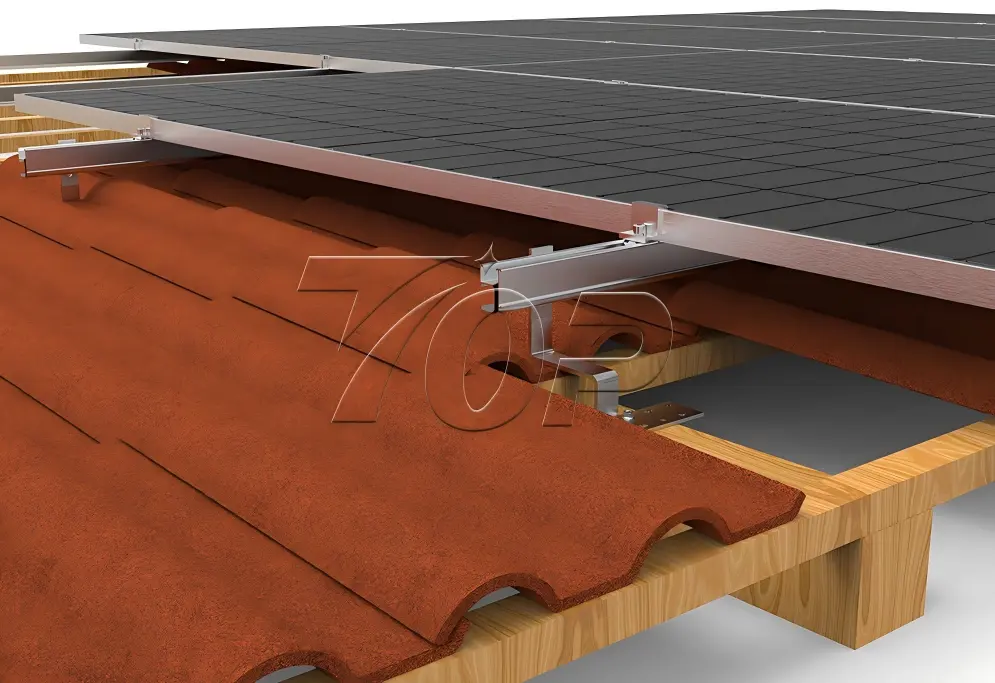

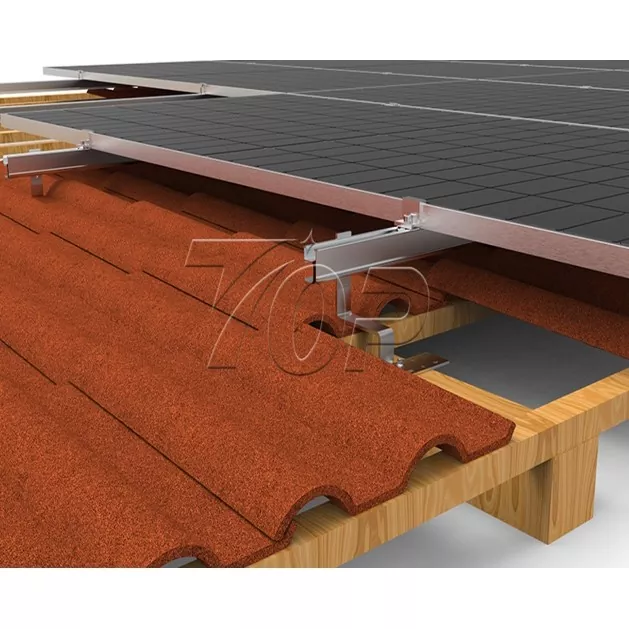

5. Conecte os painéis solares e fixe-os com grampos intermediários e grampos finais.

Vantagens

A. O sistema de montagem solar para telhado de telha projetado pela Topfencesolar é residencial ou comercial, passando pela simulação de carga de vento de até 60 m / s, carga de neve de até 1,4 kn / m2.

B. Ajuste flexível para caber em diferentes telhados, ajustando as alturas.

C. Fácil instalação, estrutura simples pode ser instalada facilmente, sem necessidade de ferramentas ou habilidades complexas, economizando tempo e esforço.

Sistema de ganchos equipado com menos suportes, menor custo de estrutura e menor custo de mão de obra.
