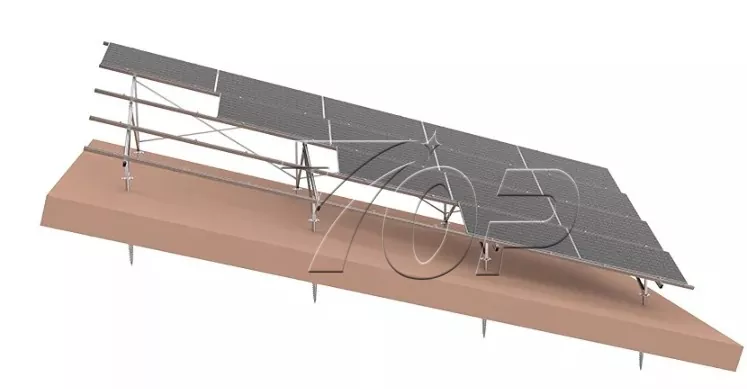

Kits de painel solar montados no solo

Como fabricante e fornecedor profissional na China, os kits de painel solar montados no solo do tipo N/W/A1 projetados pela Topfencesolar são avançados com alta resistência, confiabilidade e peso leve com instalação rápida do módulo.

Design de destaque especial: adequado para projetos de terreno plano ou inclinado.

Composição estrutural:

1. Fundação: parafusos de aterramento com altura de 1000 mm a 1800 mm ou superior.

2. Inclinação do solo: pode ser flexível usado para terrenos inclinados.

3. Peça de suporte: Coluna de alumínio, costelas de alumínio/aço

4. Vigas transversais de alumínio/aço

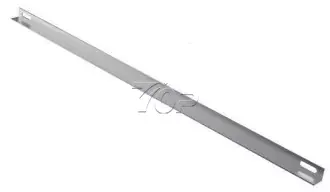

5. Cinta diagonal de alumínio/aço

6. Componentes dos conectores:

7. Fixadores e outros acessórios

8.Parafusos

Procedimentos de pré-projeto:

1. Antes de projetar kits de painel solar montados no solo, a primeira verificação da situação do solo terrestre e do status da inclinação para confirmar a fundação.

2. Verifique a velocidade do vento e a carga de neve nos últimos 30-50 anos

3. Verifique a situação da luz solar e confirme o ângulo de montagem do painel solar mais adequado para gerar ao máximo a energia solar.

4. Confirme a altura mínima entre a parte inferior do painel solar e o chão.

5. Projete o layout do painel solar de acordo com os tamanhos reais do local.

6. Simular a estrutura para suportar os painéis de matriz em ambientes diferentes, considerando os fatores mortos, fatores de vento e fatores de neve, etc.

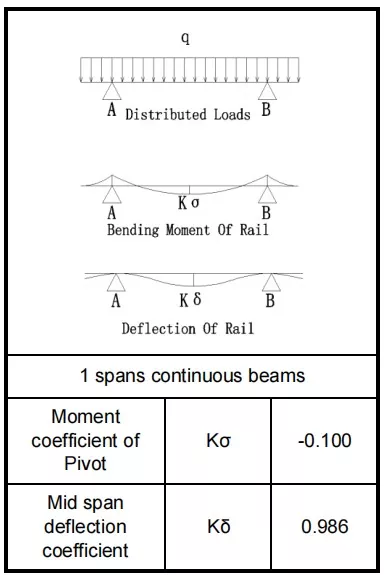

7. Fazer o cálculo do carregamento para garantir a segurança da estrutura.

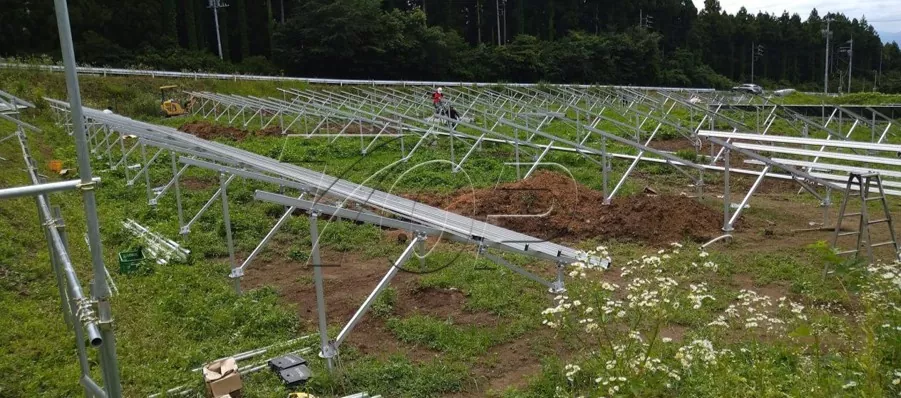

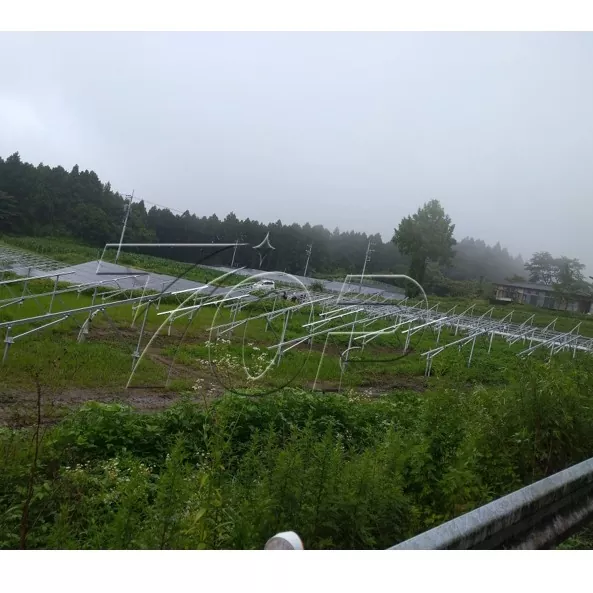

Os casos reais de montagem no local:

Parâmetro do Sistema:

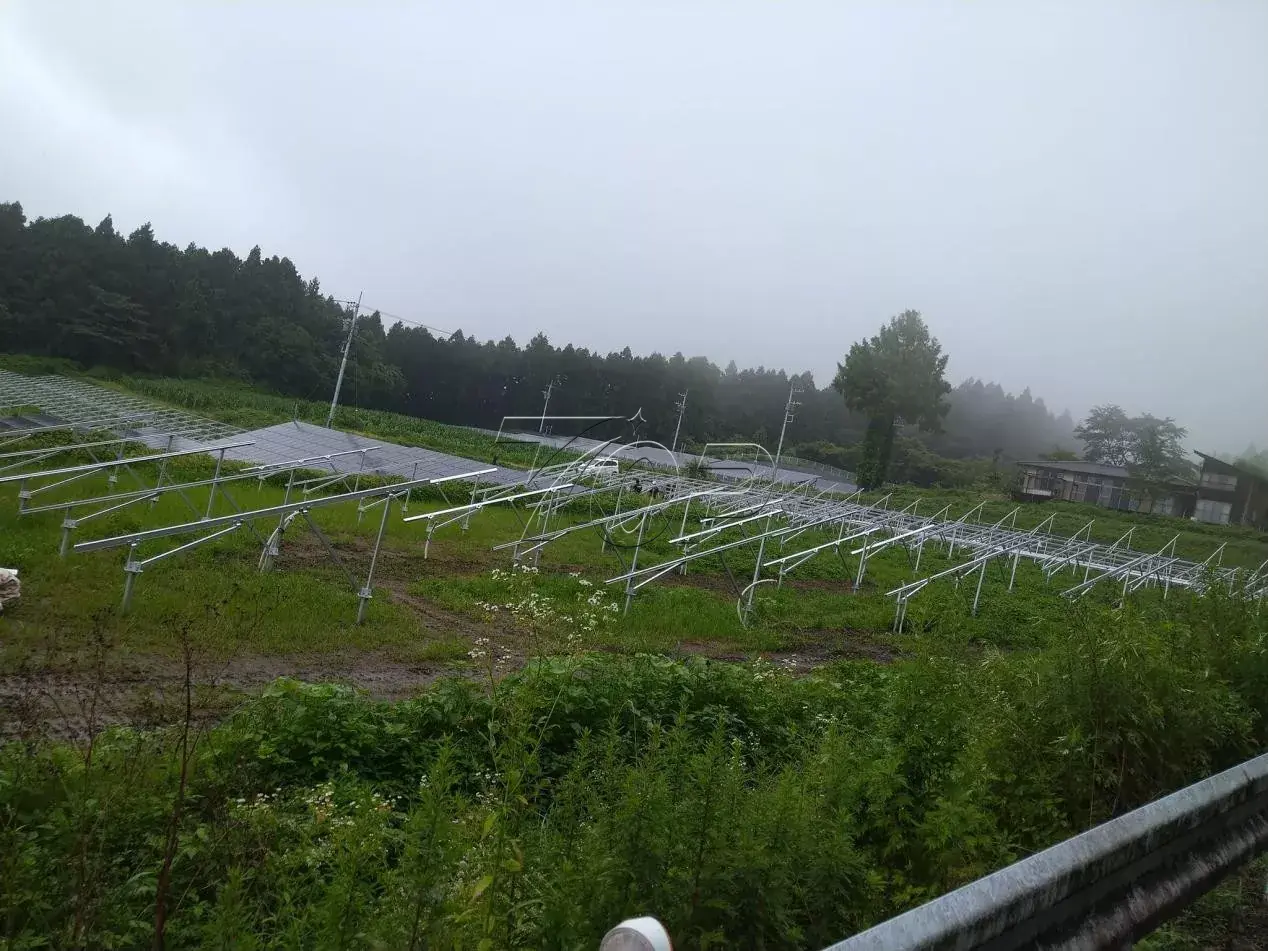

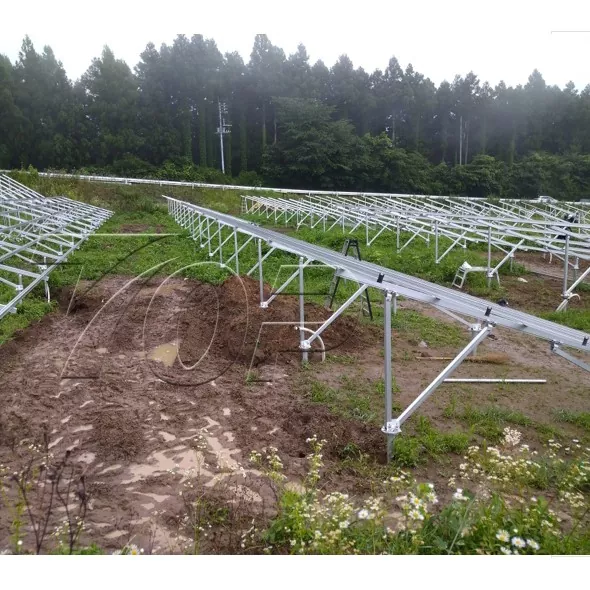

Casos 2:

Vantagem

1. Adequado para montagem em painéis horizontais ou verticais.

2. Instalação fácil e rápida. Economizando transporte, tempo de instalação e custo.

3. Sistema solar de montagem no solo de alumínio altamente confiável e seguro com alumínio dos designs do módulo.

4. Possui excelente antiferrugem e anticorrosão, especialmente montado em ilhas e áreas marítimas próximas.

5. Terno para EUA, Japão, Coréia, Indonésia, Tailândia, Filipinas, Alemanha, Espanha, Itália, Polônia, etc.
