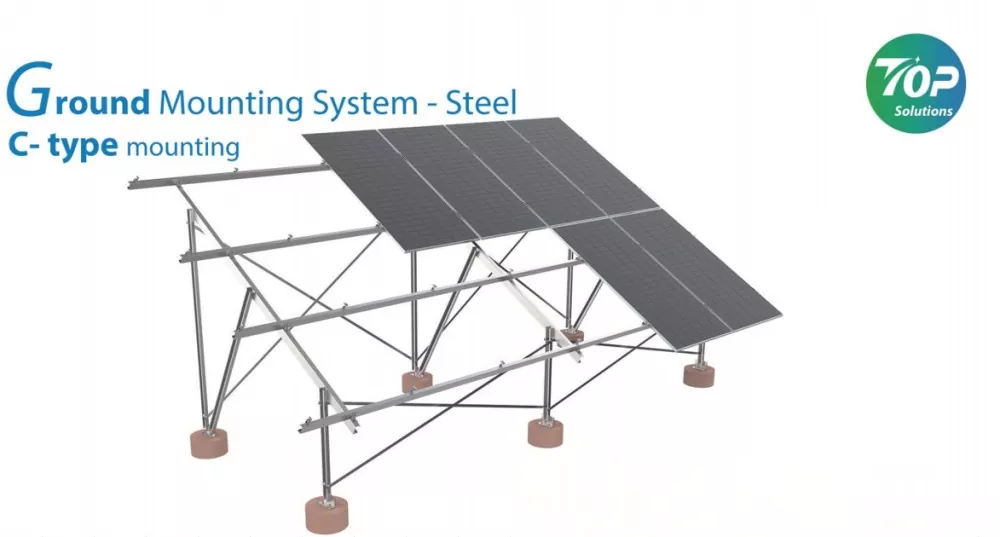

Rack de montagem no solo para painel solar

Para obter um rack de montagem solar leve e de alta resistência para seu sistema de aterramento, você pode entrar em contato com a Topfencesolar e deixar-nos ser seu fornecedor deste rack de montagem em solo para painel solar em forma de C.

Este sistema de montagem no solo de alta qualidade reduzirá o peso de todo o sistema de suporte, incluindo painéis solares, garantindo ao mesmo tempo capacidade de carga suficiente. Seus suportes mais leves são muito convenientes para transportar durante o transporte e instalação. O outro bom avanço é que está reduzindo os requisitos de suporte de carga da fundação.

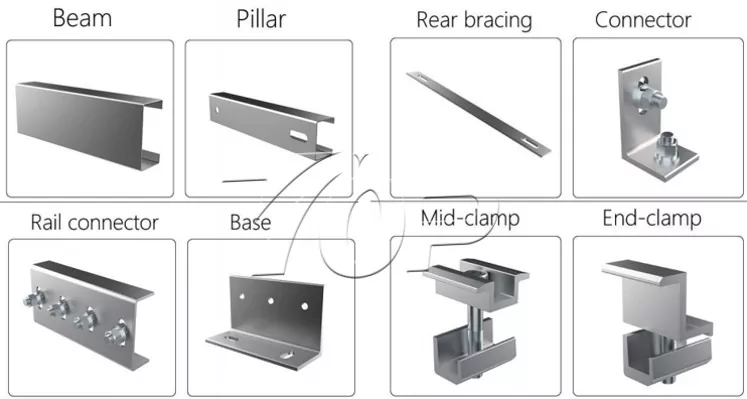

Componentes:

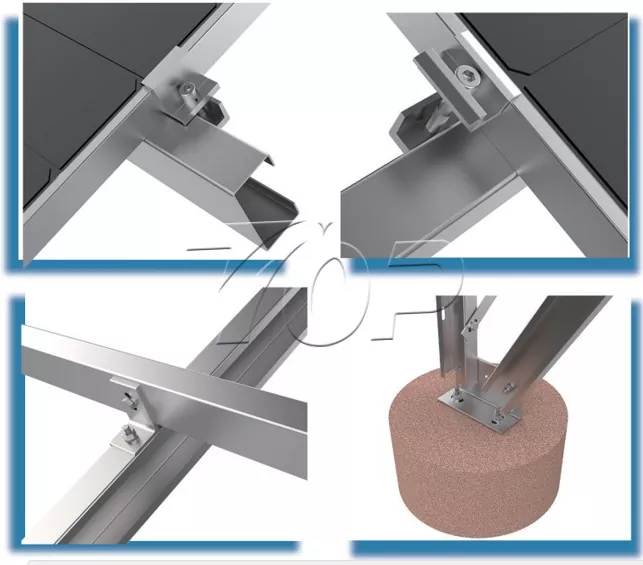

Detalhes da peça de conexão da estrutura

Etapas de instalação:

1 Preparando para instalação

Verificação do local: Verifique a planicidade do terreno e o tipo de solo (são recomendados parafusos de ancoragem ou fundações de concreto).

2 Procedimento de instalação

Fixação da fundação:

Se forem utilizadas bases de concreto: coloque pilares de concreto com uma profundidade de pelo menos 80 cm e insira os parafusos da base de suporte.

Se estiver usando parafusos de ancoragem (recomendado): Aparafuse os parafusos no solo até a profundidade projetada (geralmente 1,2-2m).

Montagem de suporte:

Fixe a coluna de aço em forma de C verticalmente na fundação e aperte-a com parafusos.

Instale vigas de suporte transversais e suportes diagonais para garantir que a estrutura do rack de montagem no solo do painel solar esteja nivelada (calibre usando um nível).

Instale painéis solares:

Os painéis solares de aterramento são colocados na viga e fixados com fixação em liga de alumínio para garantir espaçamento uniforme (espaçamento recomendado ≥10cm para dissipação de calor).

Vantagens:

Material de alta resistência: Aço galvanizado por imersão a quente (HDG) ou alumínio anodizado oferece excelente resistência à corrosão e resistência estrutural com uma vida útil de mais de 25 anos.

Design modular: O rack de montagem no solo do painel solar suporta montagem e ajuste rápidos, compatível com uma variedade de tamanhos de painéis solares.

Resistência ao vento: Através do design estrutural otimizado do rack solar para montagem no solo e da fixação da fundação, ele pode resistir à velocidade do vento acima de 60 m / s, adequado para áreas de alta pressão do vento.

Ângulo de instalação flexível: Suporta ângulo de inclinação fixo (15°-60°) ou ajuste de ângulo sazonal para maximizar a eficiência de geração de energia.

Baixa manutenção: não há necessidade de fundação de concreto, reduz a poluição da construção, baixos custos de manutenção.
