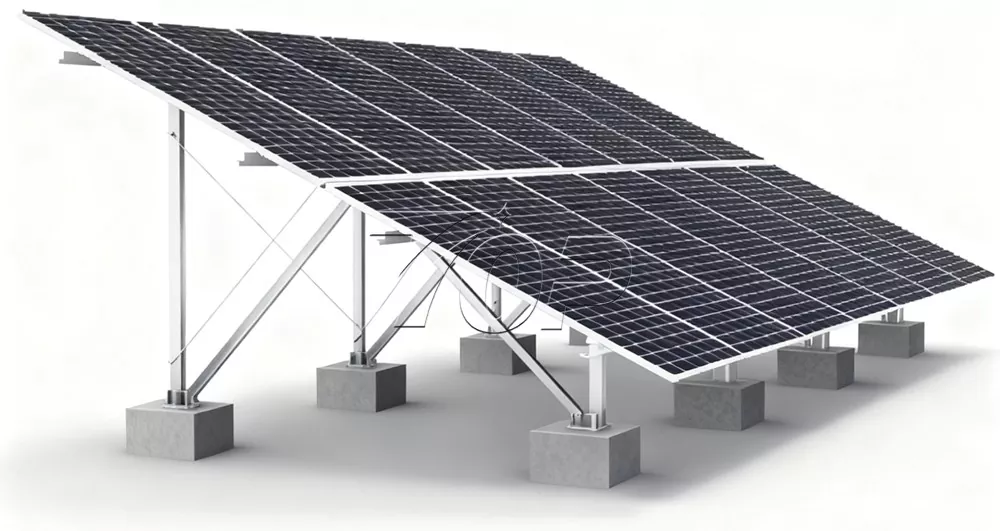

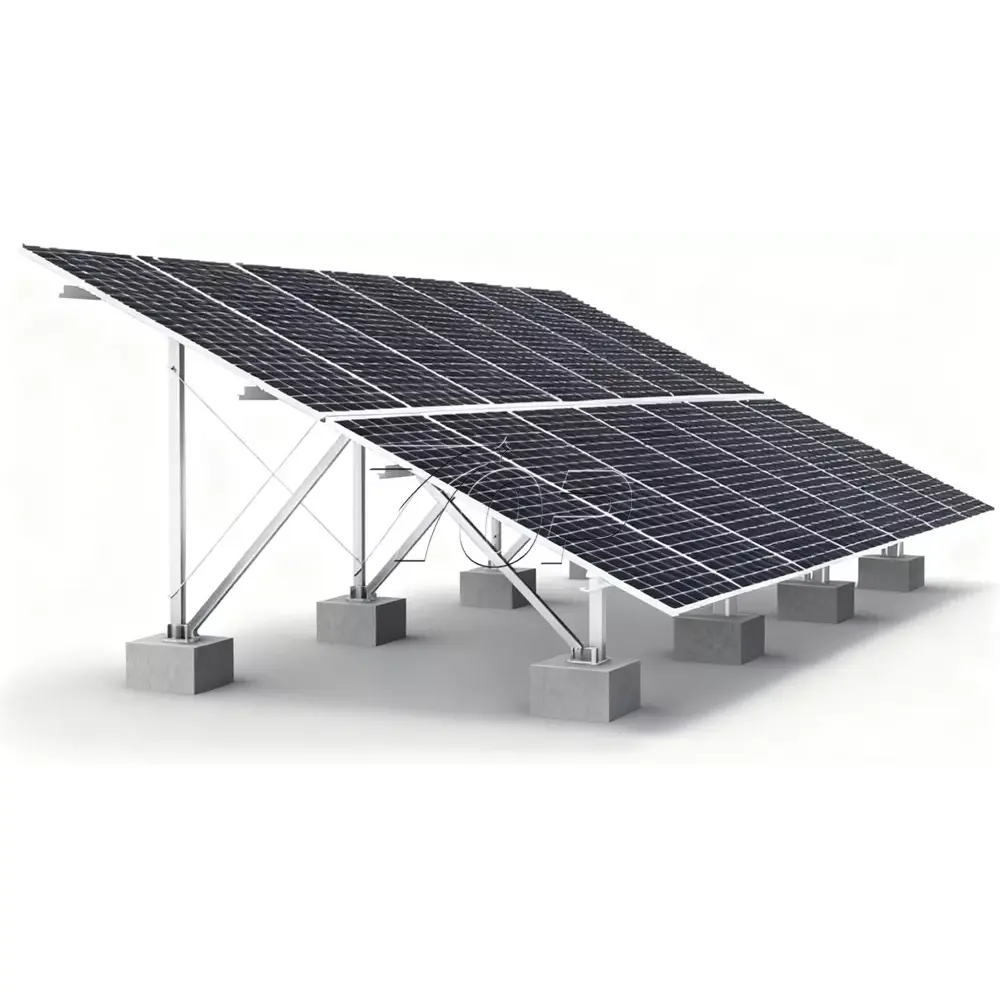

Sistema de rack de montagem solar no solo
A Topfencesolar está envolvida na fabricação de sistemas de rack de montagem solar terrestre e é líder no fornecimento de estruturas de montagem solar e kits de suporte em todo o mundo. Refere-se à estrutura do painel solar que é instalada diretamente no terreno externo, adaptando-se a diversos terrenos como terrenos planos, terrenos inclinados, etc.
Marca:Topfencesolar
Material do produto:Zinco, alumínio e magnésio
Função do produto:Oferece suporte estável para painéis solares
Vida útil:Mais de 25 anos
Como fabricante e fornecedor profissional na China, o sistema de rack de montagem solar terrestre da marca Topfencesolar é especialmente projetado pelo cálculo maduro da carga do fator de vento/neve. Diferente do alumínio ou do aço galvanizado por imersão a quente, estamos usando a mais recente tecnologia de revestimento de alumínio e magnésio galvanizado Zn-Al-Mg.
Antecedentes do princípio do material ZAM:
Estrutural de Zinco Alumínio Magnésio possui excelente desempenho anticorrosivo.
(Mais tamanhos oferecem opções)
O princípio anticorrosivo baseia-se principalmente no efeito sinérgico dos elementos de liga: o zinco, como elemento anódico de sacrifício primário, corrói preferencialmente sobre o ferro, protegendo assim a base de suporte; o alumínio pode formar um filme denso de óxido na superfície, dificultando ainda mais a invasão de meios corrosivos; o magnésio pode refinar a estrutura do grão, aumentando a resistência à corrosão e as propriedades mecânicas da liga. Esta combinação de múltiplas ligas faz com que os suportes de zinco, alumínio e magnésio tenham uma vida útil anticorrosiva muito mais longa do que os suportes anticorrosivos tradicionais, como os galvanizados comuns, em ambientes complexos e agressivos. Ele garante efetivamente a operação estável a longo prazo do painel solar e de outros sistemas e reduz os custos de manutenção e os riscos de segurança causados pela corrosão.

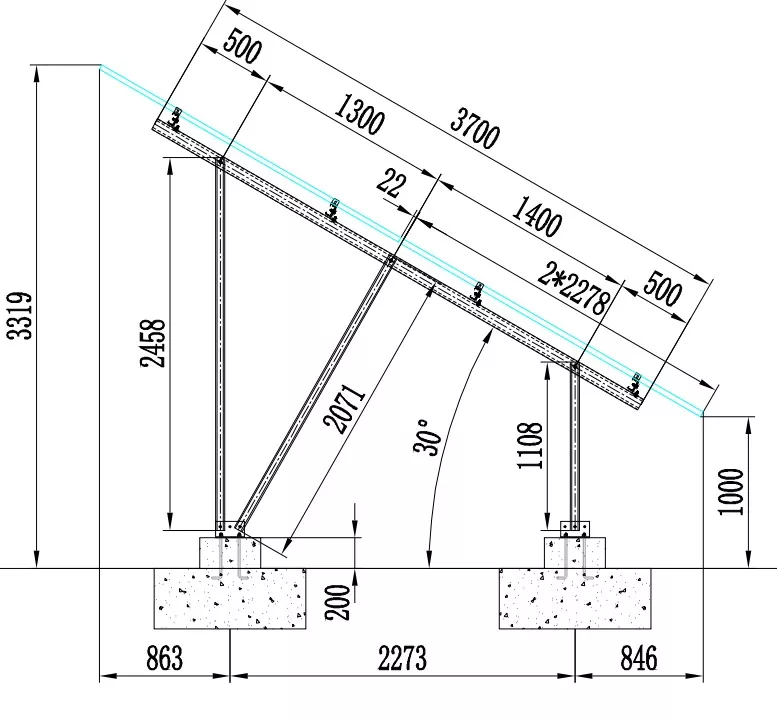

Dados de estrutura:
Nome da estrutura: Sistema de montagem solar de aço terrestre
Altura mínima entre a parte inferior do painel solar e o chão: 1000mm.
A altura máxima é 3319 mm
Ângulo de inclinação: 30°
Fundação: Concreto
Fileira de painel solar: 2 painéis
Orientação de instalação: Vertical (Retrato também pode ser personalizado)

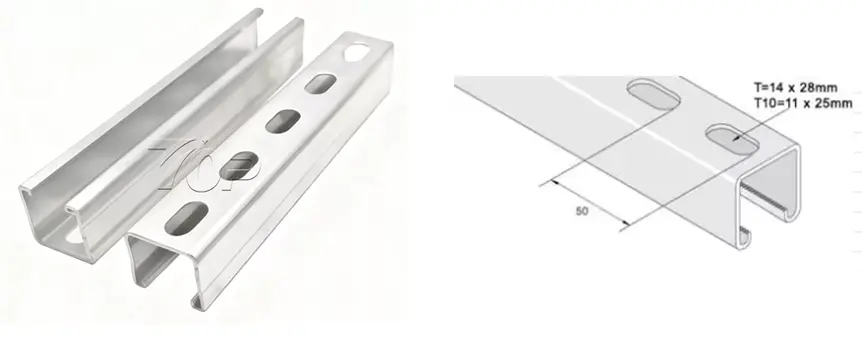

Costela traseira: aço ZAM em forma de U com furos
Material: ZAM
Fixador: parafuso/porcas/parafusos SUS304

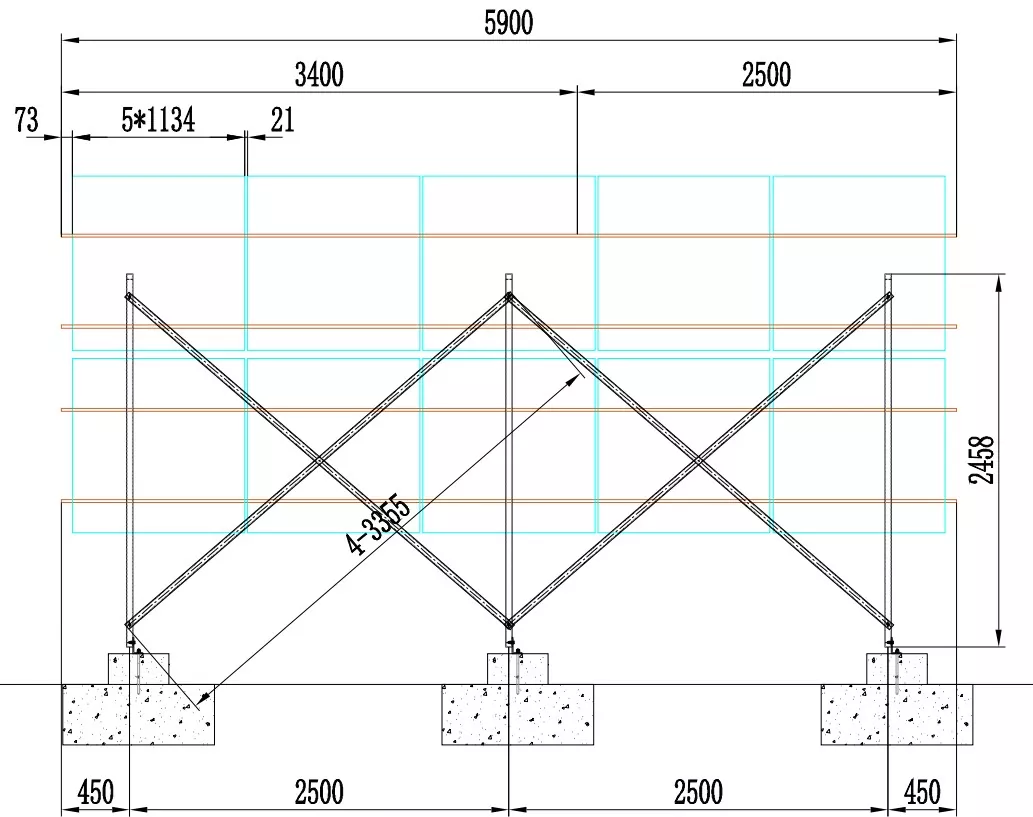

Detalhes de construção e conexão.
|
|
|
|
|
|
|
|
|
|
A estrutura BOM do Topfencesolar
|
Item nº. |
Nome |
Descrição |
Material |
|
|
Feixe |
3700 |
S350ZAM |
|
|
Trilho C80x40x15 |
3400 |
S350ZAM |
|
Trilho C80x40x15 |
2500 |
S350ZAM |
|
|
|
Post Ctype (com furo) |
1108 |
S350ZAM |
|
Poste C (com furo) |
2458 |
S350ZAM |
|
|
|
Suporte diagonal em forma de C |
2071 |
S350ZAM |
|
|
Costela posterior em formato de U |
3355 |
S350ZAM |
|
Costela posterior em formato de U |
2680 |
S350ZAM |
|
|
|
Ângulo de base em aço 02（Base de concreto） |
110*70*6*190 |
S350ZAM |
|
Ângulo de base em aço 02（Base de concreto） |
110*70*6*190 |
S350ZAM |
|
|
|
Conector |
200 |
S350ZAM |
|
|
Suporte de terça |
L80*50-1 |
S350ZAM |
|
|
Grampo de extremidade vertical - tipo de trava traseira |
L40 |
Al6005-T5 |
|
|
Tipo de trava de fixação central vertical |
L40 |
Al6005-T5 |
O tamanho do formato U pode ser personalizado para diferentes tamanhos.

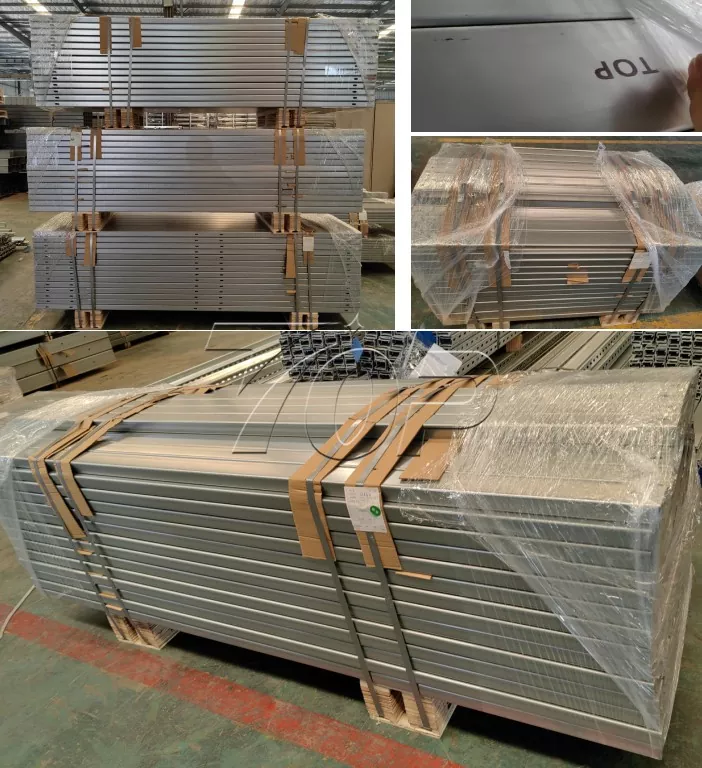

Fotos da produção finalizada.

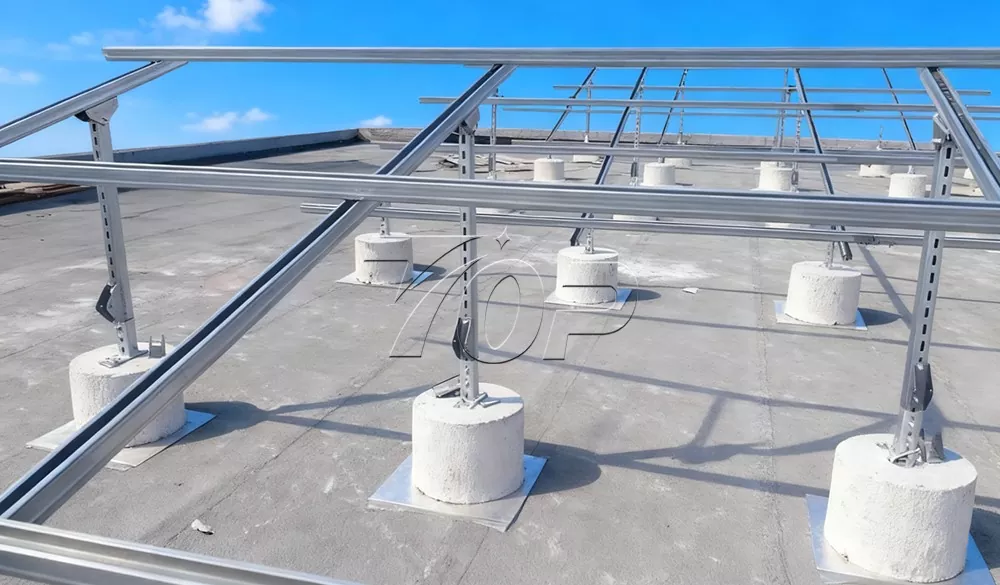

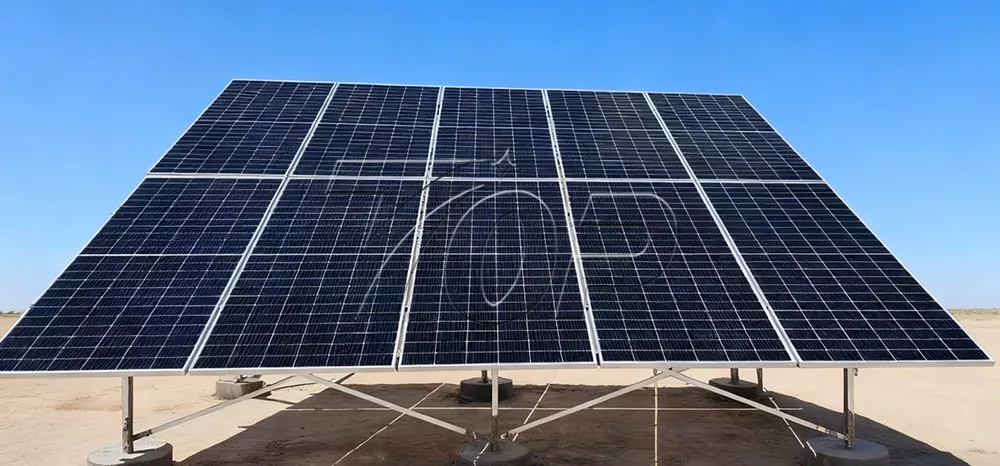

Casos reais de aplicação
