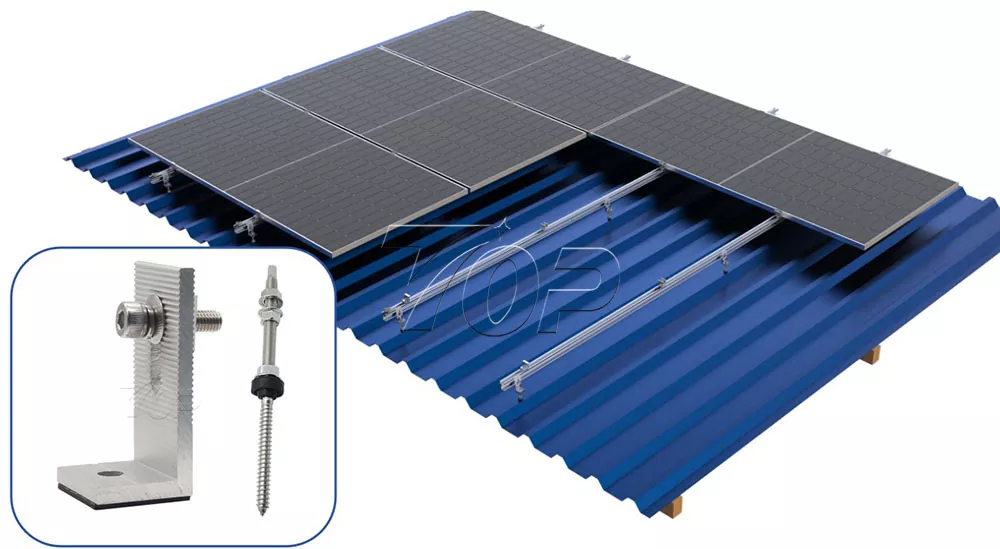

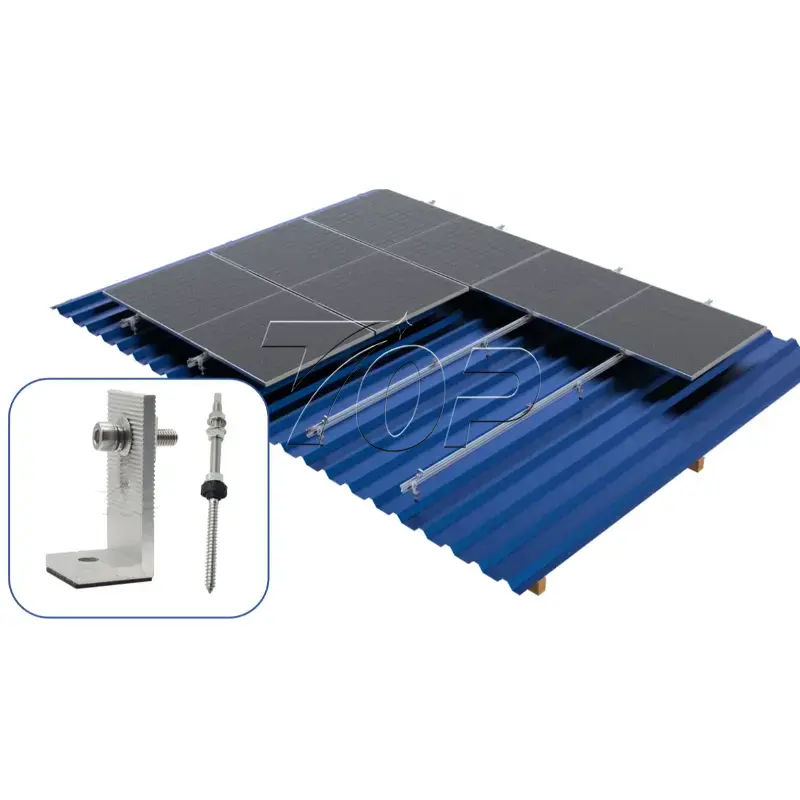

Kits de montagem em telhado com pés solares L

Os kits de montagem em telhado Solar L Feet foram projetados pela Topfencesolar. Como fabricante profissional, damos prioridade à eficiência da instalação e à integridade do telhado. Esses resistentes componentes de pé em alumínio em forma de L fornecem uma conexão segura à estrutura metálica do telhado. Este design garante uma forte distribuição de carga e compatibilidade com vários perfis de telhado.

Composição dos kits de montagem no telhado

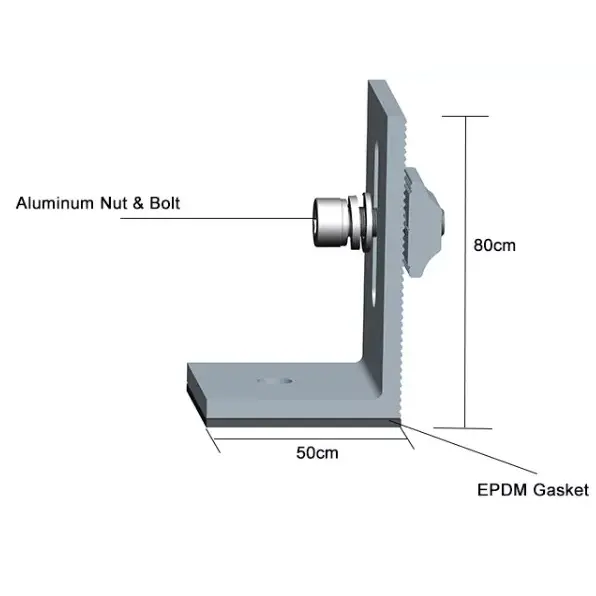

Kits de alumínio com pés em L

Porcas deslizantes em T

Parafusos auto-roscantes (opcional)

Trilhos de alumínio B46

Parafusos de rosca dupla

Nossos kits de montagem em telhado Solar L Feet são projetados para uma ampla gama de aplicações solares fotovoltaicas. Ele fornece estabilidade e maximiza a produção de energia, mesmo em telhados metálicos limitados.

Material de alumínio

Desempenho leve, design anticorrosivo e antiferrugem, adequado para áreas abertas sob situações climáticas complexas.

Atenda a aplicações comerciais e industriais

Não importa se o local é um edifício comercial de grande escala, armazéns ou instalações industriais com telhados metálicos, este sistema pode proteger painéis solares de forma estável e firme por mais de 25 anos de vida útil.

Bom para montagem em telhados residenciais

A base em L pode oferecer aos proprietários a solução para integração de painéis solares, contribuindo para a independência energética e reduzindo as contas de eletricidade.

Estrutura otimizada para instalação rápida e fácil

L pés é uma das soluções otimizadas. Economizando custos de mão de obra e tempo de instalação.

Conformidade com carga de vento e neve

A estrutura baseada em pés L foi projetada para atender aos códigos de construção locais e internacionais para levantamento de vento e cargas de neve. O sistema estável garante a segurança e estabilidade a longo prazo da sua instalação solar.

Indicação de instalação

Verifique a estrutura do telhadoprimeiro para confirmar os tipos de telhado de metal e inspecionar as terças e as posições das vigas para garantir que ele possa suportar com segurança a carga adicional do painel solar.

Layout e projeto da estrutura do telhado

A Topfencesolar projetará o layout do conjunto de painéis e fará os locais precisos para os pés em L. Garanta um espaçamento adequado entre os pés em L de acordo com as especificações de engenharia para distribuir as cargas uniformemente e acomodar os vãos dos trilhos.

E a estrutura dos pés em L é posicionada na terça, vigas para apoiar com segurança os trilhos na cobertura, com a finalidade de assentar os painéis solares.

Instalação de pés L

Posicionando os pés L no telhado. Coloque os kits de montagem de telhado Solar L Feet nas posições pré-marcadas e certifique-se de que estejam alinhados para suportar o sistema de trilhos corretamente.

Fixação segura

Use os parafusos auto-roscantes fornecidos para fixar com segurança os pés em L diretamente na cobertura metálica, as arruelas EPDM integradas e as arruelas de vedação são devidamente comprimidas durante o aperto para criar uma vedação durável e estanque contra a entrada de umidade.

Montagem em trilho

Conecte os trilhos de alumínio B46 aos pés em L instalados usando os grampos e parafusos fornecidos. E também pode ser montado deslizando trilhos nas porcas deslizantes em T na parte superior dos pés em L. Garantir que os trilhos estejam nivelados e paralelos.

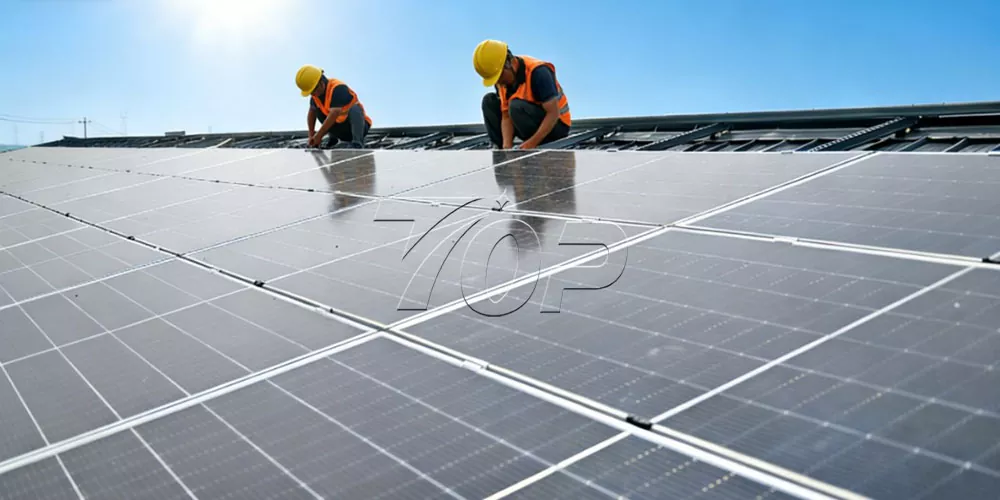

Colocação de Painéis Solares

Colocar os painéis solares nos trilhos de alumínio B46 e, em seguida, fixar esses painéis com braçadeiras de painel. Grampos finais colocados nas extremidades de dois lados, clmaps intermediários postados entre os painéis no meio.

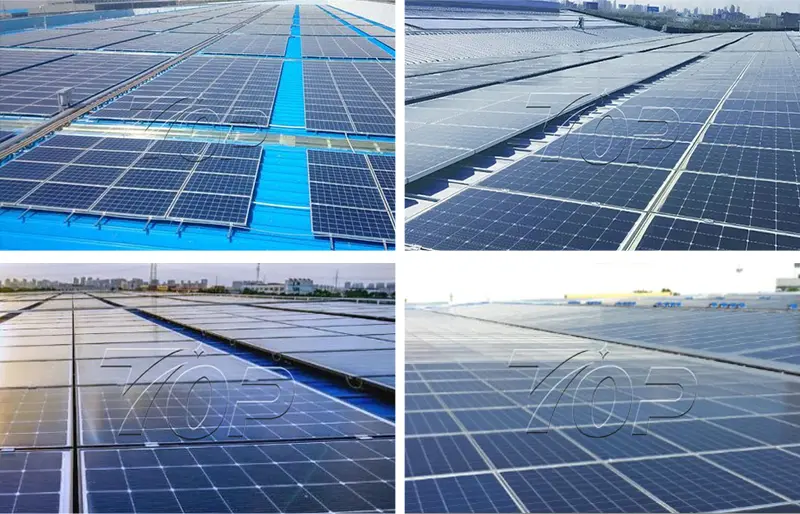

Caso de aplicação real

Com o desenvolvimento da indústria de consumo de energia industrial de energia solar, os kits de montagem em telhado Solar L Feet são amplamente utilizados. A equipe TOP possui rica experiência prática e suporte técnico profissional. A seguir está o desenho do efeito de nossa instalação para o cliente do cliente. Estamos ansiosos para entrar em contato com você e fornecer-lhe serviços mais profissionais.
