Sistema de montagem solar de mini trilho de alumínio
O sistema de montagem solar de mini trilho de alumínio Topfencesolar é a solução especial de trilho curto para instalação de painel solar em telhado de metal. É um trilho curto tipo mini, reduzindo o peso do trilho tradicional. O minitrilho é montado com parafusos/parafusos e suporta painéis solares com braçadeiras para espessuras de moldura de painel solar de 30 mm e 35 mm. Tornando todo o telhado solar mais leve. É famoso e bem-vindo na Ásia, SKA, América do Norte, etc.
Marca:Topfencesolar
Material do produto:Alumínio Al6005-T5
Função do produto:Montagem solar em telhado metálico
Vida útil:≥20 anos
Marca:Topfencesolar
Material do produto:Alumínio Al6005-T5
Função do produto:Montagem solar em telhado metálico
Vida útil:≥20 anos
Como fabricante e fornecedor na China, oferecemos sistema de montagem solar de mini trilho de alumínio personalizado em alta qualidade, mas a um preço barato para atacadistas. Para reduzir o peso da estrutura e diminuir o investimento de instalação, o Sistema de Montagem Solar Mini Trilho de Alumínio Topfencesolar otimiza ao máximo a estrutura metálica do telhado para esses kits de montagem:
1.Painéis Solares

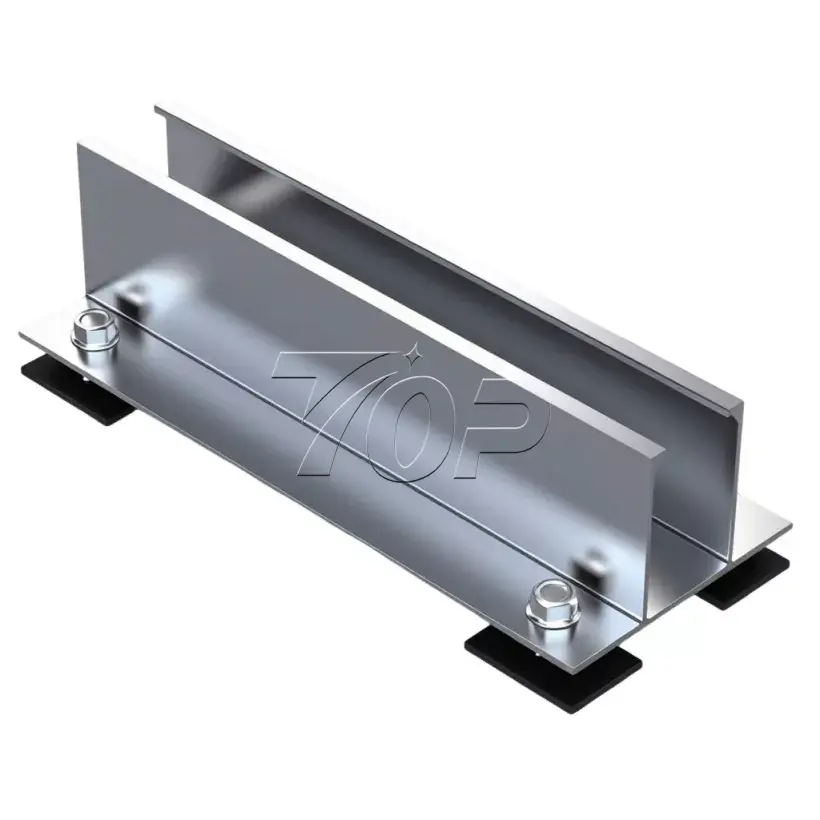

2. Minitrilhos de alumínio
3. Braçadeira intermediária
4. Braçadeira final
5. Parafuso
6. Parafuso auto-roscante
7. Almofada de borracha
8. Terminal de aterramento
9. Clipe de cabo

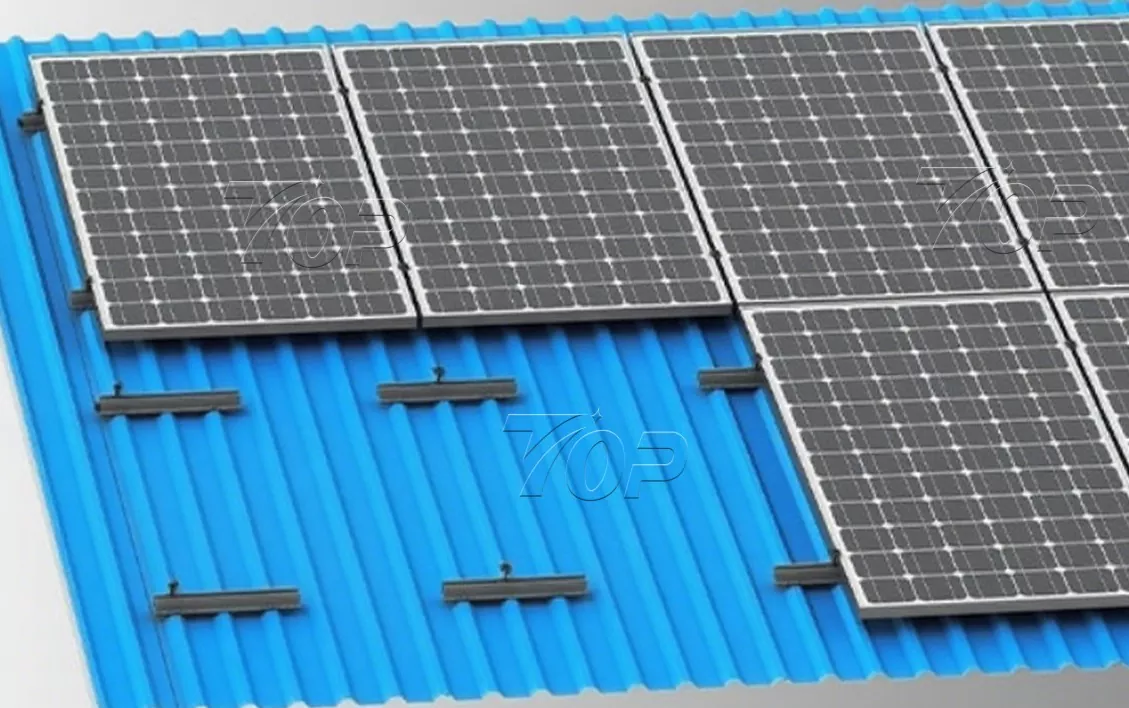

O layout do painel solar na indicação do diagrama do minitrilho é mostrado abaixo.
A largura do painel solar é 1134 mm. O comprimento pode ser 2.278 mm, a espessura do painel é 30 mm, 35 mm. (Ele também se adapta a outras dimensões de painéis solares.) A matriz de quantidade de painéis solares pode ser organizada com base no tamanho do telhado do seu local.
Parâmetros
|
Marca |
Topfencesolar |
|
Nome do produto |
Sistema de montagem solar de mini trilho de alumínio |
|
Aplicativo |
Em telhados trapezoidais, telhados ondulados, etc. |
|
Orientação do módulo |
Ambos podem ser adequados para Retrato ou Paisagem |
|
Material |
Al6005-T5 |
|
Tratamento anticorrosivo de superfície |
Anodização ≥15μm |
|
Vida útil |
≥25 anos |

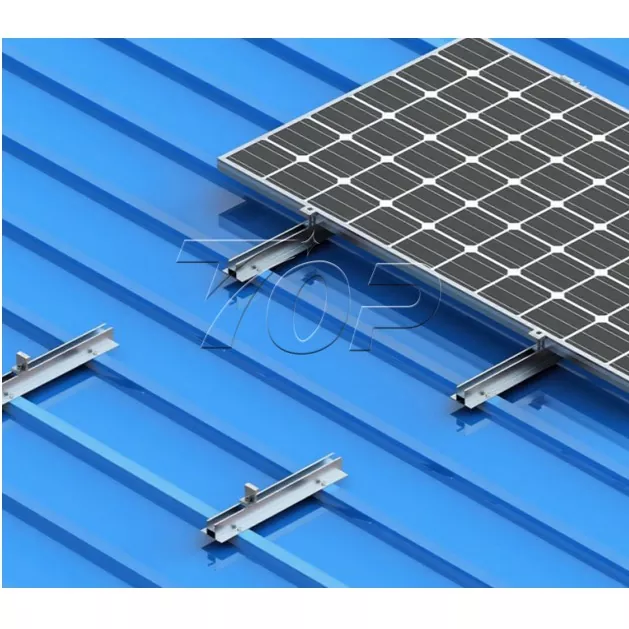

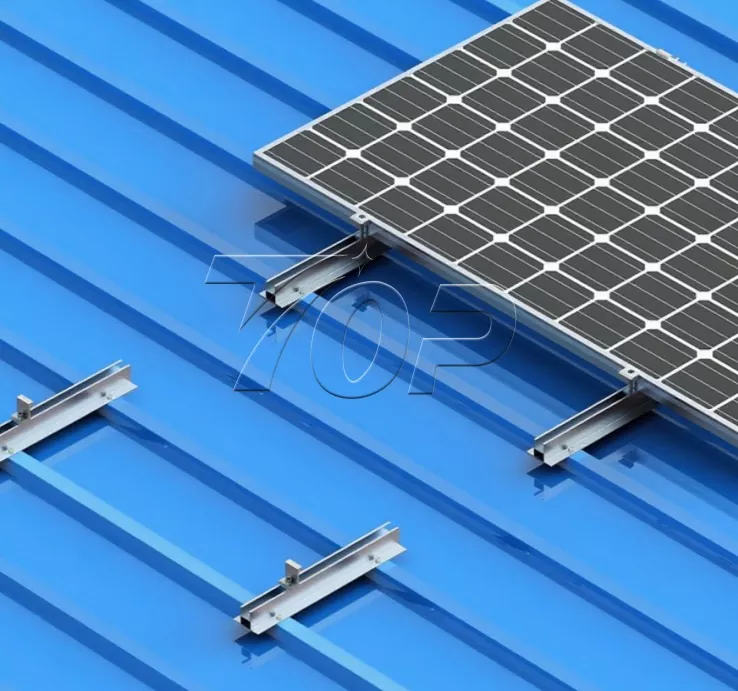

Esta solução foi projetada especificamente para instalação de painéis solares em telhados metálicos. Ele pode se adaptar a vários projetos de telhados solares com diferentes escalas e layouts. O sistema de montagem solar de mini trilho de alumínio pode incluir telhados de chapa trapezoidal e telhados corrugados, etc. As especificações regulares são de 200 mm de comprimento (personalizações de suporte). A solução de mini racking sem trilhos Topfencesolar para telhados de metal se beneficia de leveza e facilidade de transporte e instalação, aliviando efetivamente a carga extra de suporte de carga no telhado e reduzindo a dificuldade de instalação. O parafuso bimetálico com almofada de borracha evita o vazamento de água pelo telhado ao montar os trilhos no telhado de metal.
Características
1. O design pré-montado, instalação fácil e altamente eficiente.
2. Nosso Mini Rail otimizado para sistema de montagem solar pode ser adaptado a telhados metálicos de casas residenciais, telhados de edifícios comerciais e telhados de armazéns.
3. Alumínio 6005 - O material T5 da Topfencesolar possui alto grau sepcial do mercado, nosso sistema possui alto desempenho em peso leve e resistência.
4. Pode suportar ventos fortes de até 60m/s e cargas de neve de 1,4KN/m², garantindo a estabilidade e segurança da estrutura do painel solar.
Estrutura barata e de baixo custo, além de reduzir o custo de mão de obra e o tempo de instalação.
