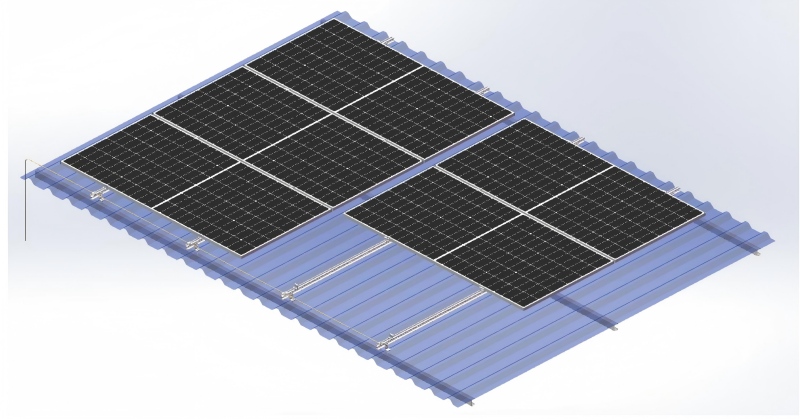

Como montar um painel solar no telhado?

A instalação de uma central solar pode trazer muitos benefícios, como poupar nas contas de luz ou até mesmo dispensá-las completamente.

Para aproveitar as diversas conveniências da energia solar, instalá-la no telhado é a opção mais econômica primeiro.

O guia de montagem de um painel solar no telhado

Desde os componentes e materiais necessários até os melhores locais de instalação e instruções de operação passo a passo, todas as informações que você precisa saber podem ser encontradas aqui. Pegue o componente de instalação fixa comPés em Le trilhos guia como exemplo. Os componentes necessários para a instalação de painéis solares fixos dependem em grande parte do fabricante, mas são mais ou menos os mesmos para qualquer método de instalação de painel solar. Um conjunto completo inclui componentes, cabos inversores, conectores MC4, pinos L + trilhos guia, suportes de liga de alumínio, etc., e o mais importante, ferramentas de construção. Neste tipo de sistema de instalação, é necessário fazer furos nas peças de ligação e fixá-los nos trilhos guia de instalação para garantir que toda a estrutura fique firmemente instalada no telhado. Um conjunto de kits de instalação de suporte pode atender a esse requisito de instalação. Outros métodos de instalação incluem instalação de parafusos e instalação de bloco de pressão. Além destes, você também precisa preparar as seguintes ferramentas: • Chave inglesa • esquadro • lona impermeável, etc.

Este gabinete utiliza materiais de alumínio com pés em forma de L e trilhos-guia. Este material apresenta alta resistência, leveza e resistência à corrosão. Os materiais de alumínio são fáceis de serem processados ​​em materiais de canto, adequados para ferramentas comuns e pessoas que não são tão profissionais. Além disso, o alumínio é compatível com as esquadrias da maioria dos painéis solares, para que as famílias possam instalá-los sozinhas, sem a necessidade de chamar profissionais.

A seguir estão as etapas de instalação detalhadas:

Leia todo este manual com atenção antes de instalar o sistema solar no telhado.

*Seguir rigorosamente as instruções de instalação da solução de montagem em telhado com pés em L atenderá aos requisitos estruturais do produto e cumprirá os padrões relevantes. Durante a instalação, certifique-se de cumprir os regulamentos de segurança relevantes e preste atenção aos regulamentos regionais relevantes.

Os instaladores devem respeitar as seguintes normas.

1. Cumprir todos os códigos de construção locais ou nacionais aplicáveis, incluindo aqueles que possam substituir este manual;

2. Garantir que produtos como suportes sejam adequados para instalações e ambientes de instalação específicos;

3. Utilize os acessórios fornecidos pela nossa empresa e as ferramentas de instalação que você traz. (Nossa empresa não assumirá qualquer responsabilidade pela construção com acessórios substitutos);

4. Como reciclar: Siga as regulamentações locais;

5. Pessoal de operação: Garantir pelo menos dois instaladores profissionais de painéis solares;

6. Garantir que a instalação de equipamentos elétricos seja realizada por eletricistas profissionais;

7. Garanta a instalação segura dos componentes elétricos do conjunto de painéis solares.

Principais recursos

um. Usado principalmente para telhados de telhas de aço coloridas em forma de escada, apoiados em vigas de madeira ou vigas de aço

b. Design leve, durável e bonito, fácil de montar e rápido de instalar

c. Adequado para todos os tipos de instalações de painéis solares com e sem moldura no mercado

d. Os componentes são pré-montados na fábrica e embalados de forma razoável para economizar tempo de instalação no local

1. Descrição

Este sistema utiliza acessórios de liga de alumínio,trilhos de alumínioe parafusos de aço inoxidável, e é adequado para telhados de telhas de aço coloridas em forma de escada, apoiados em vigas de madeira ou vigas de aço.

Antes de instalar o sistema, leia atentamente as seguintes instruções de instalação. E cumpra as leis locais durante a instalação.

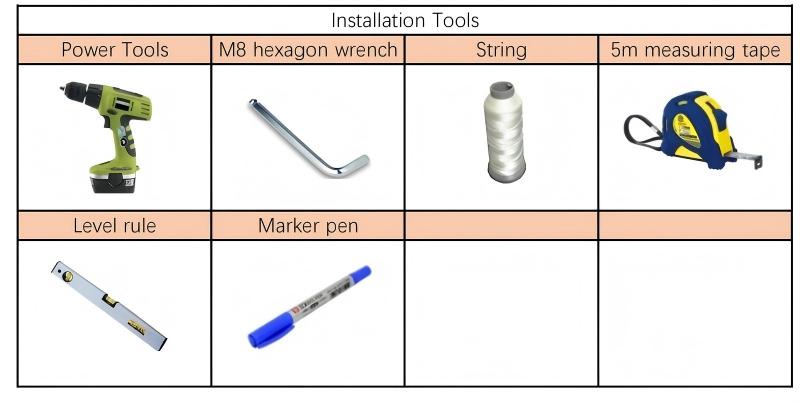

2. Ferramentas de instalação

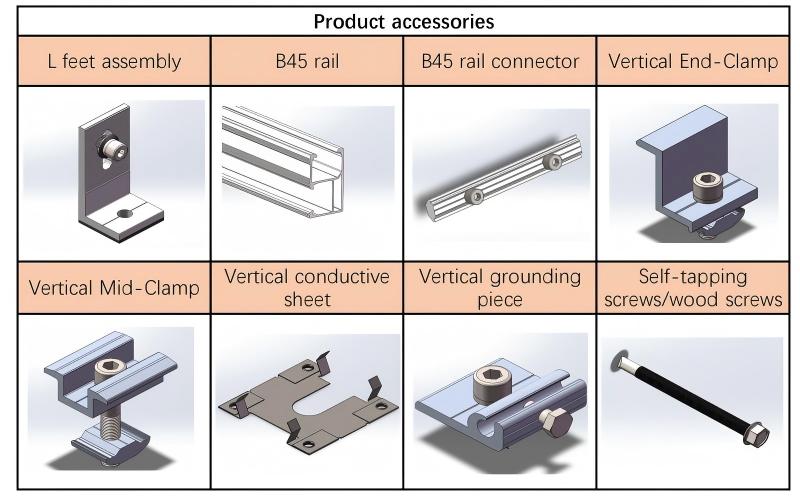

3. Acessórios do produto

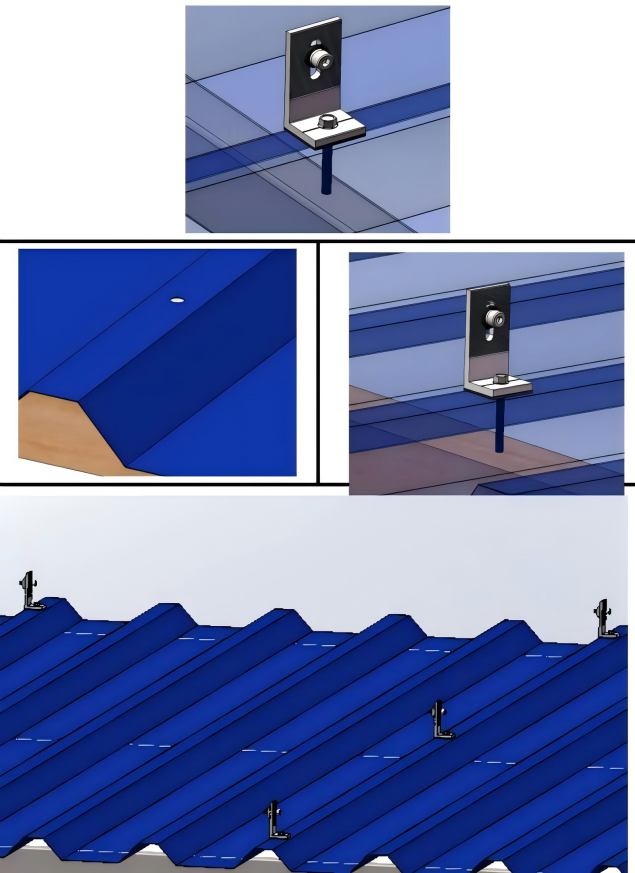

4.1 Instalando o pé L

De acordo com o material da viga de suporte, utilize parafusos autoperfurantes (a viga de suporte é uma viga de aço) ou parafusos para madeira (a viga de suporte é uma viga de madeira) para instalar e fixar o conjunto de pés em L na posição de crista da telha de aço de cor trapezoidal.

Obs.: Se as terças de sustentação das telhas trapezoidais forem constituídas de vigas de madeira, é necessário utilizar uma furadeira para fazer previamente um pequeno furo de φ6mm nas telhas coloridas para facilitar a inserção dos parafusos para madeira.

Organize de acordo com o desenho e instale os conjuntos restantes de pés em L usando o método acima.

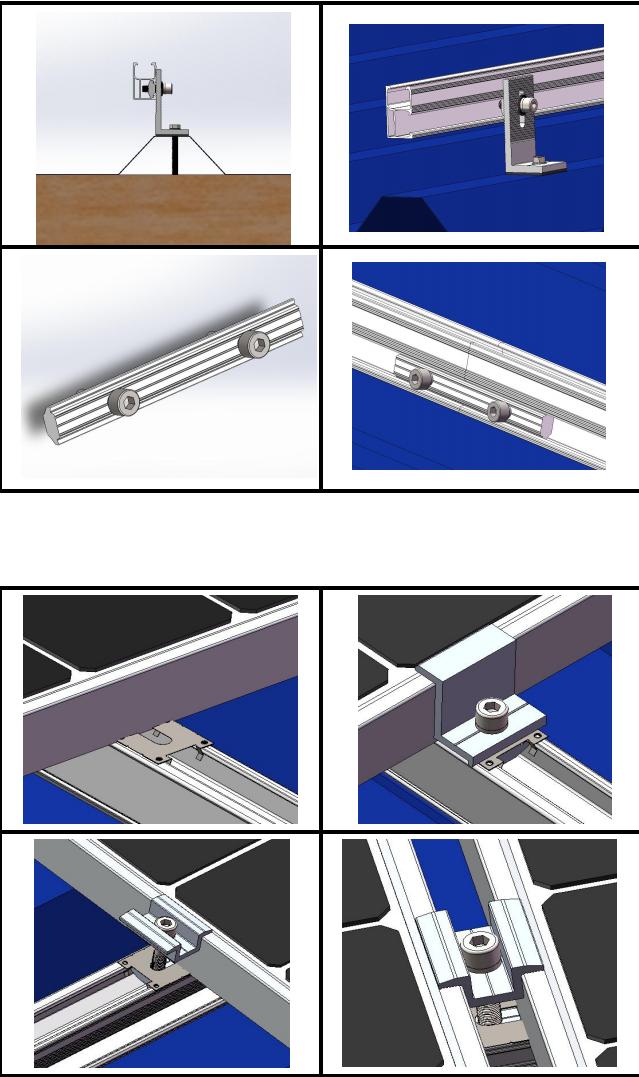

4.2 Instalando o trilho B45

Ajuste a direção da superfície corrugada do trilho B45 para alinhá-la com a superfície corrugada do componente de pés L já instalado e fixo e use uma chave hexagonal M8 para apertar o parafuso hexagonal no gancho para travar o trilho.

Instale o conector do trilho na posição da junta do trilho e use uma chave hexagonal M8 para apertar os parafusos hexagonais no conector do trilho para travar as juntas em ambas as extremidades.

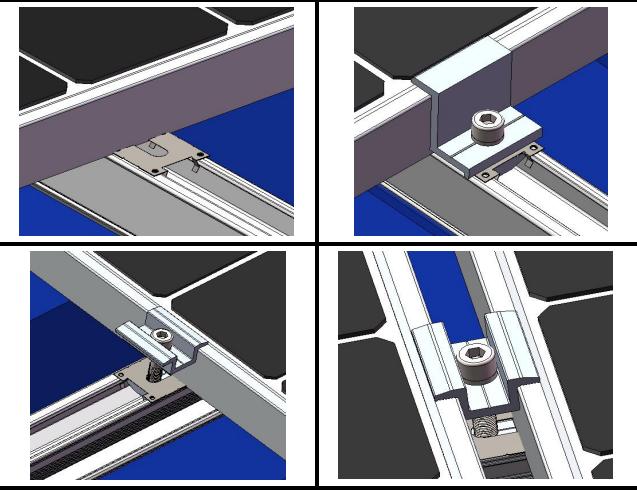

4.3 Instalação de painéis solares

Coloque o painel solar no trilho, ajuste a posição do conjunto final e fixe-o com o grampo final (se equipado com uma folha condutora, pressione a folha condutora na ranhura do trilho, ajuste a posição e pressione uma extremidade da folha condutora com a estrutura metálica do painel solar).

Após ajustar a posição do painel solar intermediário, fixe-o com oGrampo intermediário(se equipado com uma folha condutora, pressione a folha condutora na ranhura do trilho e, após ajustar a posição, use as armações metálicas dos painéis solares em ambos os lados para pressionar as duas extremidades da folha condutora)

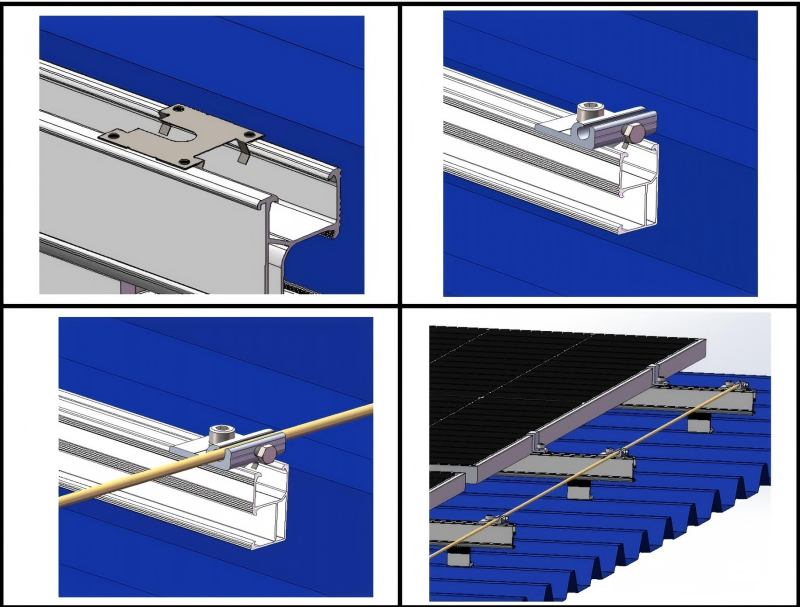

4.4 Instalando o acessório de aterramento

(1) Instale a folha condutora na extremidade do trilho.

(2) Em seguida instale o componente de aterramento.

(3) Instale os clipes de aterramento nas extremidades dos trilhos restantes.

(4) Passe um fio de cobre através desses clipes de aterramento, aperte os parafusos hexagonais e, finalmente, aterre o fio de cobre de aterramento.
