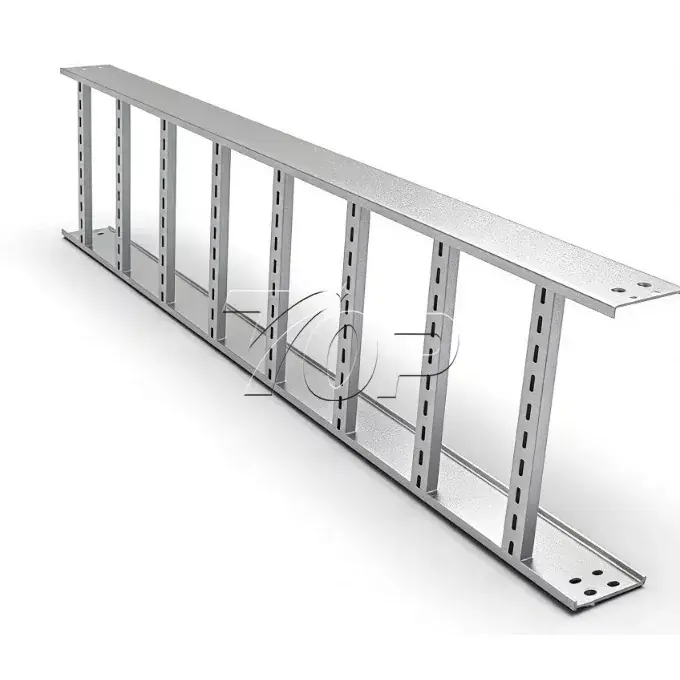

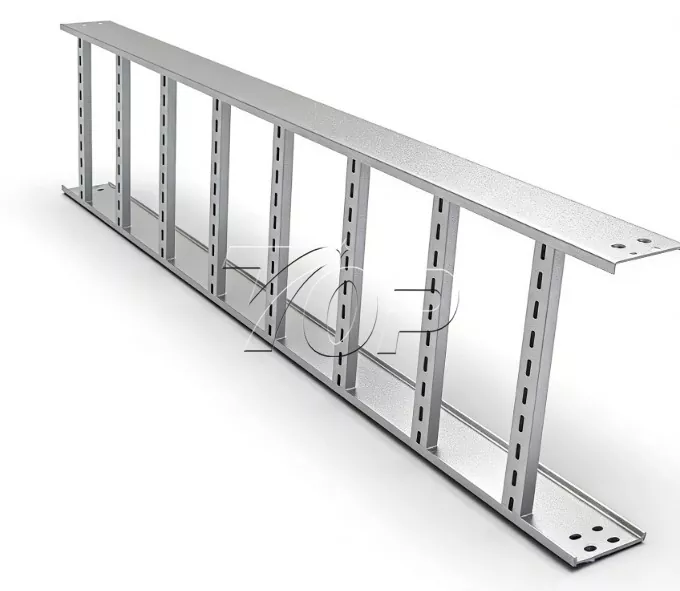

Bandeja de escada
Projetada para cabos solares DC, a bandeja de escada fabricada pela fábrica Topfencesolar oferece a combinação de desempenho de resistência e ventilação. Possui excelente função de distribuição de calor para evitar a agregação de calor dos cabos e resistir a ambientes agressivos em telhados sem enferrujar.
Marca:Topfencesolar
Material do produto:Alumínio AL 6005 -T5/T6, Aço HDG
Função do produto:Sistema de gerenciamento de cabos solares no telhado
Vida útil:≥25 anos

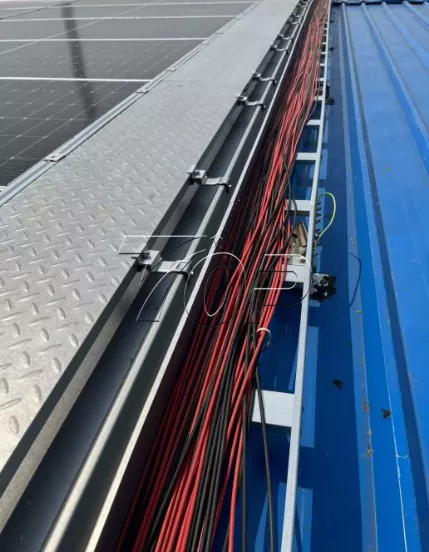

Os cabos solares CC são conectados da caixa combinadora ao inversor. O cabo está colocado no telhado do sistema solar. A Topfencesolar é um fabricante profissional de sistemas solares, e a estrutura leve da bandeja da escada solar projetada por nós é especialmente projetada para resolver o sistema de gerenciamento de cabos. (o peso e, mais importante, o calor.)

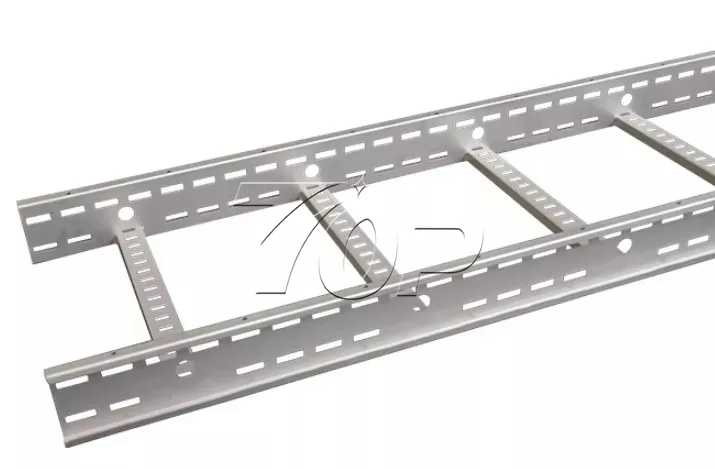

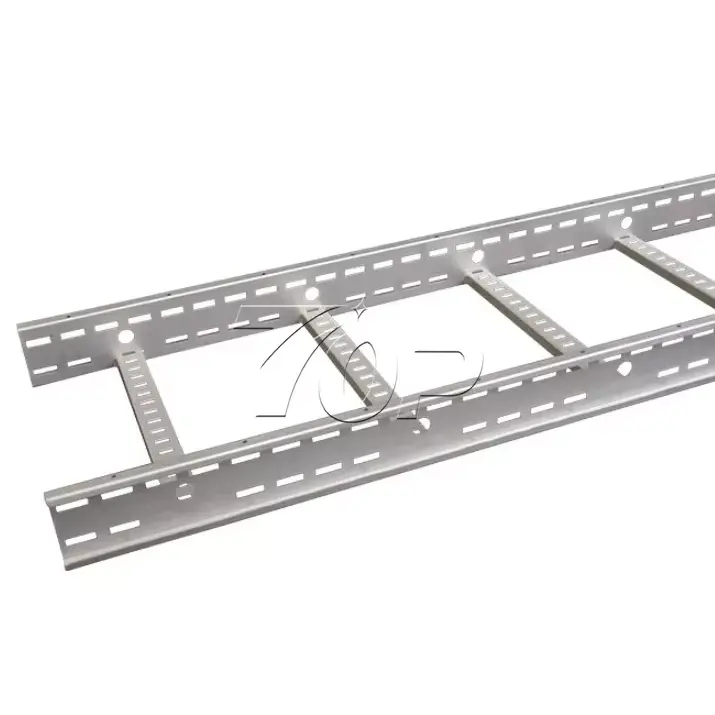

Os designs do tipo escada fornecem resfriamento e fluxo de ar livre máximo, garantindo que seus cabos operem normalmente e com segurança com eficiência máxima sem problemas. É a escolha profissional para projetos solares comerciais e industriais.
Parâmetro:
Material: liga de alumínio 6005-T5/6 ou aço HDG
Altura do trilho lateral: de 100 mm a 150 mm como opções padrão
Largura: é regular de 150 mm a 900 mm
Espaçamento: O espaço decidido pela resistência. O nosso pode ser de 225 mm a 300 mm, personalização disponível.
Classe de carga: certificação CE e ISO

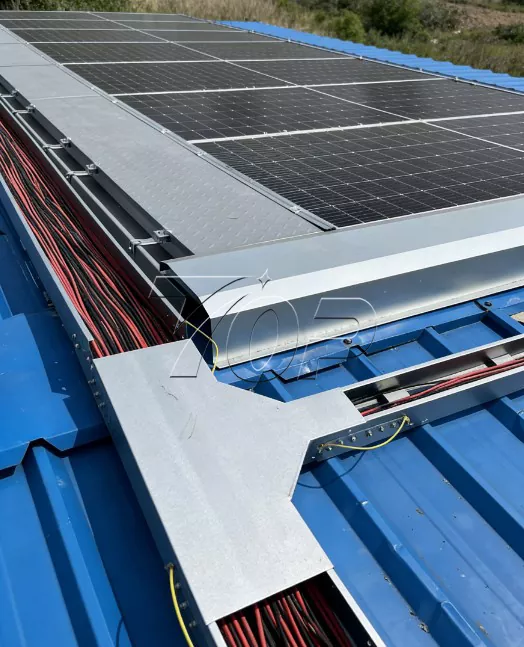

Acessórios: Inclui curvas de 90°, tês, risers e kits de aterramento.
Por que precisar de bandejas para telhados solares?
Em comparação com uma bandeja de malha de arame, as bandejas de cabos para escada de alumínio são boas para as vantagens abaixo.
1. Dissipação de calor superior
Os cabos solares ficam quentes durante o funcionamento do sistema fotovoltaico. Se você encaixotá-los em uma bandeja sólida, o calor aumentando no interior, a resistência do cabo aumentará enquanto isso. Portanto, também perderá energia. O design ao ar livre da nossa bandeja de cabos permite a passagem do vento, mantendo os cabos resfriados e mantendo sua capacidade nominal.
2. Sem água, nem acúmulo de neve
De acordo com o propósito de despacho de calor, também não há fundo sólido, chuva, neve e poeira simplesmente caem. o que adiciona peso desnecessário à estrutura do telhado.
3.Capacidade de longo alcance
Os telhados comerciais costumam apresentar obstáculos. As bandejas de cabos projetadas em escada são mais rígidas do que as bandejas de malha. Poderia preencher lacunas maiores de até 3-6 metros, dependendo do perfil e do tamanho do local.
Como instalar?
Etapa 1: Layout e suporte
Coloque a montagem da bandeja de cabos ao longo do caminho do cabo; você pode espaçar esses suportes mais longe do que faria com a tela de arame.
Etapa 2: Acoplamento
Junte as seções da bandeja usando nossas placas de emenda.
Etapa 3: colocação de cabos
Depois que a bandeja de cabos estiver montada e bem fixada, coloque os cabos solares sobre ela.
Etapa 4: Protegendo
Use presilhas para amarrar os cabos, isso pode proteger e impedir o movimento do cabo causado pelo vento ou pelas forças de curto-circuito.
