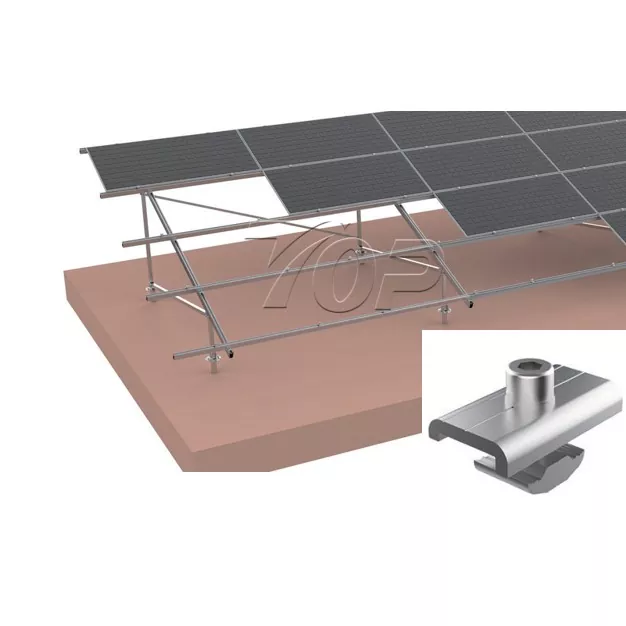

Braçadeira de trilho de montagem em painel solar de alumínio
Como fabricante e fornecedor na China, a braçadeira de trilho de montagem de painel solar de alumínio Topfencesolar foi especialmente projetada para combinar e fixar trilhos de montagem de estrutura de usina de energia solar no solo. A característica do alumínio é boa para dobrar e moldar braçadeiras para caber em vários tamanhos de trilhos personalizados. Montando-o na viga da estrutura para fixar os trilhos em determinada posição. Xiamen Topfencesolar oferece preço de atacado e entrega rápida após a confirmação do pedido.
Marca:Topfencesolar
Material do produto:SUS304
Função do produto:Montagem solar no solo
Vida útil:≥25 anos
Marca:Topfencesolar
Material do produto:SUS304
Função do produto:Montagem solar no solo
Vida útil:≥25 anos
Topfencesolar é uma fábrica e fabricante confiável na China, especializada na produção de braçadeira de trilho para montagem em painel solar de alumínio de alta qualidade. Com capacidade de produção estável e rigoroso controle de qualidade, garantimos um fornecimento consistente para uma cooperação de longo prazo. Contate-nos agora para obter preços de fábrica, opções de personalização e amostras grátis.

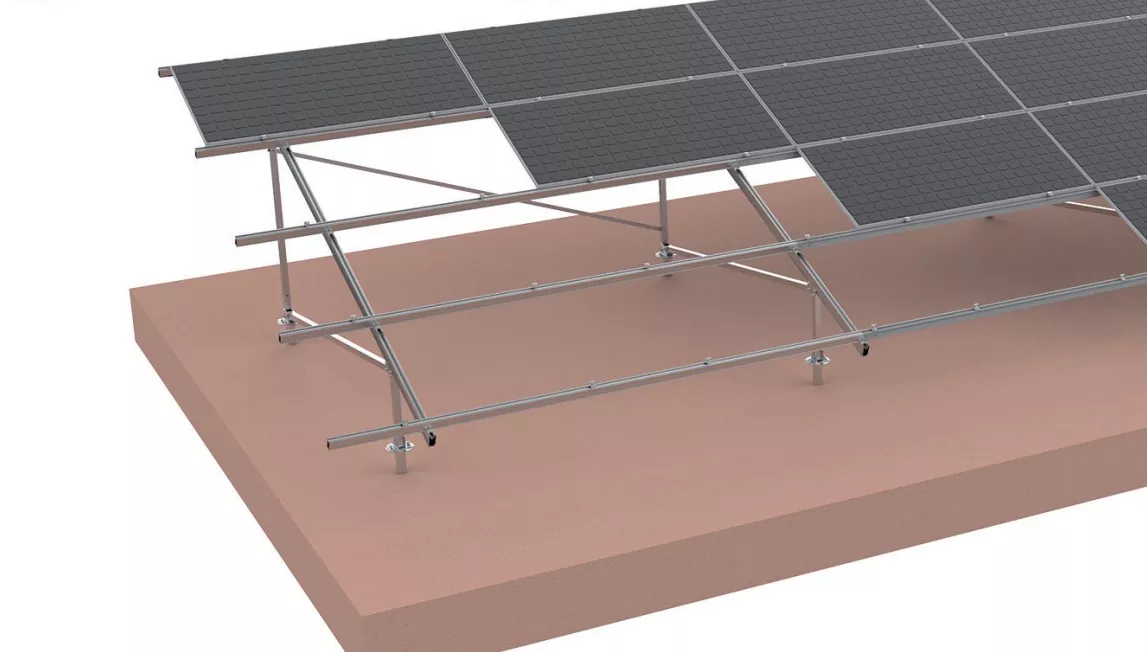

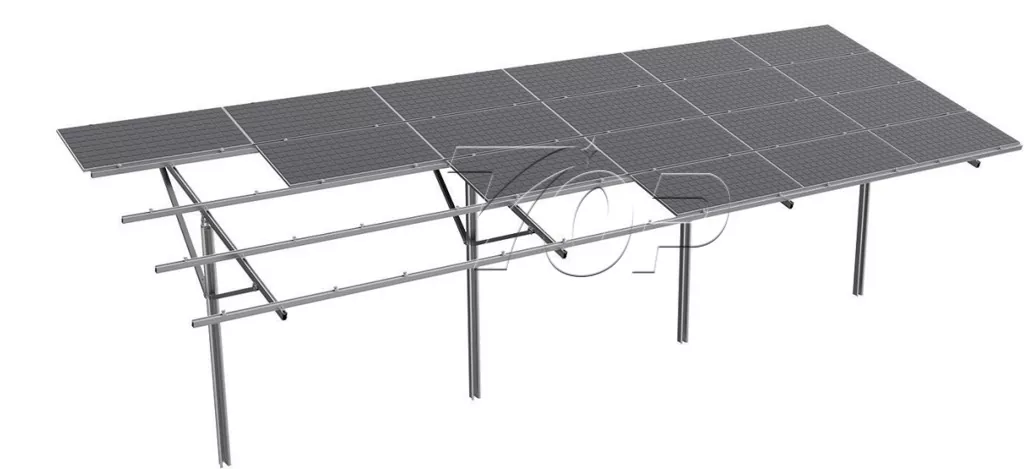

A braçadeira de trilho para montagem em painel solar de alumínio Topfencesolar é um módulo de fixação universal nas estruturas de solo. É a melhor escolha para a instalação fotovoltaica atual.

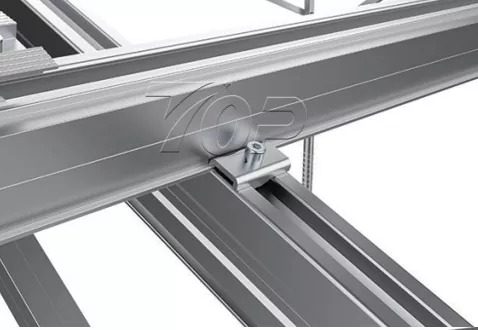

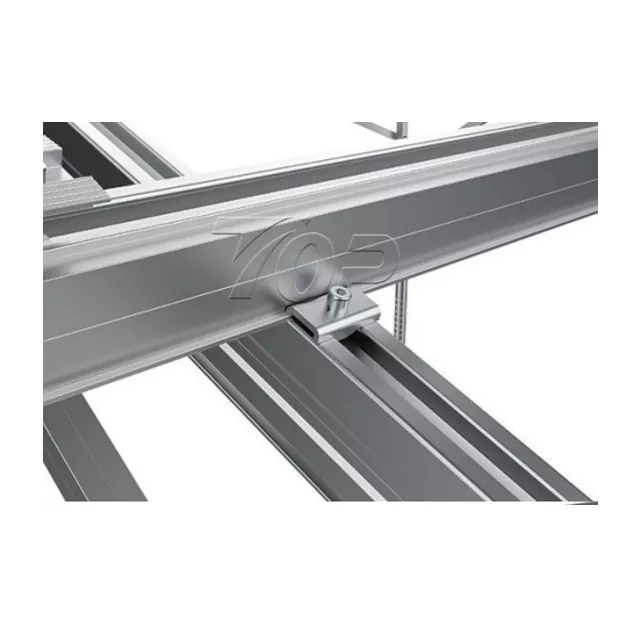

A altura de seus dois lados é diferente, o lado mais curto será fixado na lateral do trilho para fixá-lo na viga longa. Seu principal uso é fixar a borda do painel solar. Ele pressiona firmemente os módulos do painel pressionando a moldura do painel, ao mesmo tempo que evita que a borda do módulo fotovoltaico se incline para fora ou se desloque quando submetido a forças externas, garantindo assim a integridade de todo o conjunto fotovoltaico.
(Por favor, veja o diagrama abaixo da aplicação dos grampos de fixação de módulo com moldura universal.)
O material é Al6005-T5 – A liga de alumínio tem baixa densidade, cerca de 2,7 g/cm³, mas alta resistência. Possui boa ductilidade e pode ser processado com diferentes formatos complexos. Os processos como extrusão e fundição.
Especialmente após o processamento de anodização, a superfície do grampo de fixação de trilho de montagem solar é fácil de formar um filme de óxido denso (Al₂O₃), que pode resistir à corrosão da atmosfera, água da chuva e ácidos e bases fracos, tornando-a adequada para uso externo a longo prazo no solo.
|
|
|
|
|
|
|
Trilho |
Feixe |
Conector H grande |
Conector ferroviário |
Base de dois furos |
|
|
|
|
|
|
|
Conector H Pequeno |
Base de furo único |
Braçadeira de trilho |
Grampo intermediário |
Grampo final |
Modelo: Pré-montar
Acessório: Parafuso SUS304/Aço Galvanizado
Comprimento da braçadeira da braçadeira do trilho de montagem do painel solar de alumínio: 40 mm (pode ser personalizado)
Carga de vento: 60m/s
Carga de neve: 1,4KN/M2
Aplicação: Instalação de painel solar fotovoltaico terrestre
Orientação do Módulo: Adequado para Horizontal e Vertical
Característica: Instalação rápida e econômica
O que Topfencesolar oferece melhor serviço?
Simulação de cálculo de carga: Topfencesolar oferece cálculo de carga profissional, como carga de projeto com base na contagem de carga morta, cálculo de carga de vento e cálculos de carga de neve. Esses são os fatores importantes para manter a estrutura segura.
Para outros materiais, como aço galvanizado por imersão a quente e materiais de zinco-alumínio-magnésio.
|
Espessura média do revestimento galvanizado por imersão a quente (HDG) (mm) |
||
|
Aço galvanizado por imersão a quente |
Área normal |
Área de estresse salino |
|
65μm |
80μm |
|
|
Aço revestido com liga de zinco-alumínio-magnésio por imersão a quente |
Peso revestido de liga de zinco-alumínio-magnésio por imersão a quente (g/mm²) (dupla face) |
|
|
Área normal |
Área de estresse salino |
|
|
275g |
350g |
|
Esta será uma nova tendência para montagem no solo.
