Bandeja de cabos de alumínio

Para encontrar um fabricante profissional de bandeja de cabos de alumínio, ou deseja iniciar um novo projeto solar com soluções abrangentes, entre em contato com a Topfencesolar e deixe-nos ser seu parceiro de longo prazo!

O gerenciamento de cabos costuma ser fundamental para a longevidade do sistema. Os cabos solares transportam corrente CC de alta tensão e estão expostos a condições climáticas extremas durante décadas.

Deixar cabos na superfície do telhado é um risco à segurança. A bandeja de cabos solares de alumínio da marca Topfencesolar oferece uma rodovia dedicada para fiação de cabos solares.

Proteção Física:A bandeja evita danos causados ​​por bordas afiadas do telhado, mantendo o sistema solar funcionando com segurança.

Dissipação de calor:Bandejas de cabos com design de furos e boa ventilação para cabos. Este projeto especial pode reduzir efetivamente a resistência e o acúmulo de calor.

Projetado para especificações de cabos solares

Os cabos solares fotovoltaicos são exclusivos, com isolamento duplo e mais espessos. Requerem um sistema de suporte que respeite seu raio de curvatura e peso.

Refere-se aos materiais das bandejas de cabos, o aço galvanizado que atua como dissipador de calor pesado, o alumínio é o material ideal para energia solar.

Resistente à corrosão: Cria naturalmente uma camada protetora de óxido, perfeita para exposição externa.

Leve: Reduz a carga estática na estrutura do telhado.

Não Magnético: Minimiza a perda de energia devido à indução magnética em aplicações de alta corrente.

Tipos disponíveis de bandeja de cabos

Oferecemos três configurações distintas para corresponder ao seu ambiente de instalação específico:

1. Bandeja de cabos tipo escada

Bom para trechos longos e cabos de alimentação pesados.

Recurso: Degraus abertos fornecem fluxo de ar máximo para resfriar cabos de alto amplificador.

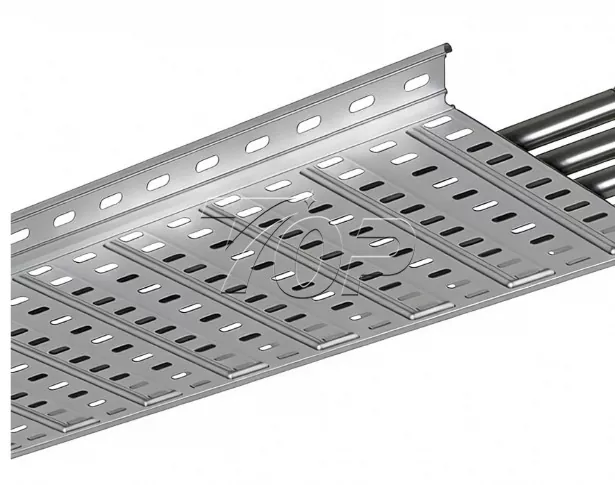

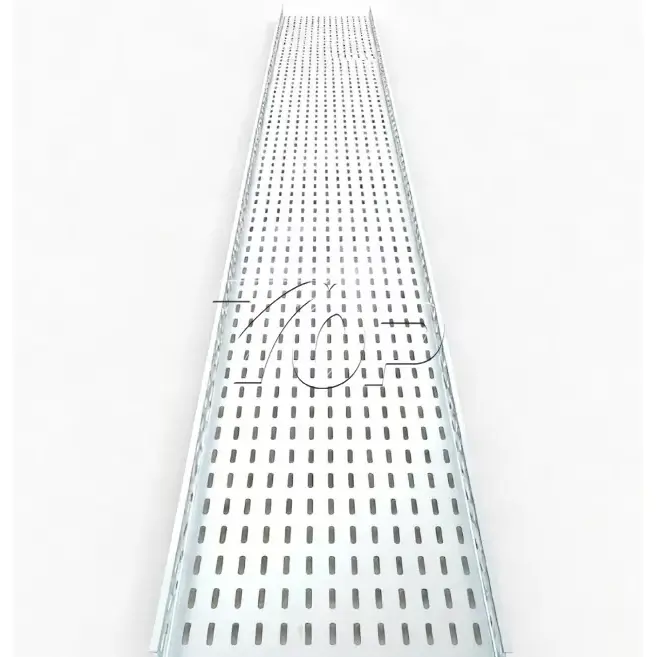

2. Bandeja de cabos perfurada

Aplicação: Telhados comerciais que necessitam de proteção inferior.

Vantagem: Suas ranhuras inferiores ventiladas permitem a drenagem da água enquanto protegem os cabos de superfícies irregulares do telhado.

3. Bandeja de cabos de malha de arame

Especialmente projetado para roteamento complexo com múltiplas curvas e descidas.

Característica: Altamente flexível; pode ser cortado e dobrado no local para navegar facilmente pelos obstáculos.

Como funcionam as bandejas de cabos?

Em vez de estender os cabos pela superfície do telhado, a bandeja abrange a distância entre os pontos de montagem.

Transfere o peso dos cabos para a estrutura das estantes ou fixações do telhado, mantendo os fios elevados. Isso evita que os cabos fiquem em poças de água durante tempestades e os mantém organizados para que as equipes de manutenção possam rastrear facilmente um circuito mais tarde.

Como instalar bandejas de cabos?

A instalação é simples, fácil e rápida com os designs precisos da Topfencesolar. Aqui está o fluxo de trabalho geral para um sistema de alumínio para telhado:

Etapa 1:Mapeie a rota. Não comece apenas a perfurar. Planeje o caminho do array até o inversor. Evite sombrear os painéis com a própria bandeja!

Etapa 2:Instale os suportes. Você precisa elevar a bandeja do telhado. Fixe os pés de montagem ou conecte a bandeja diretamente aos trilhos solares.

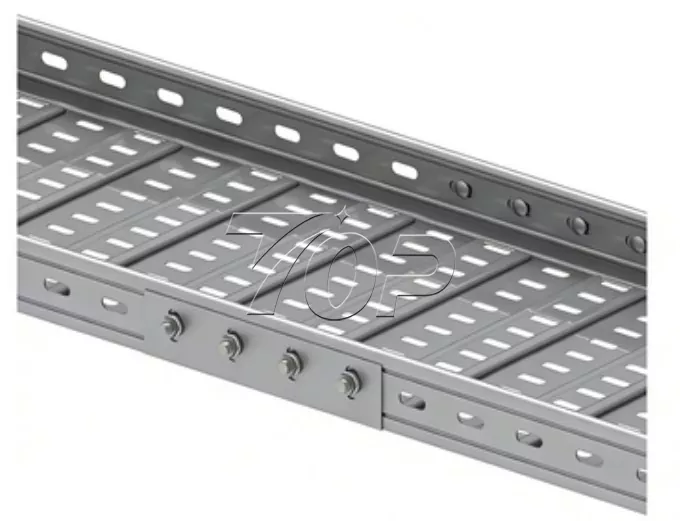

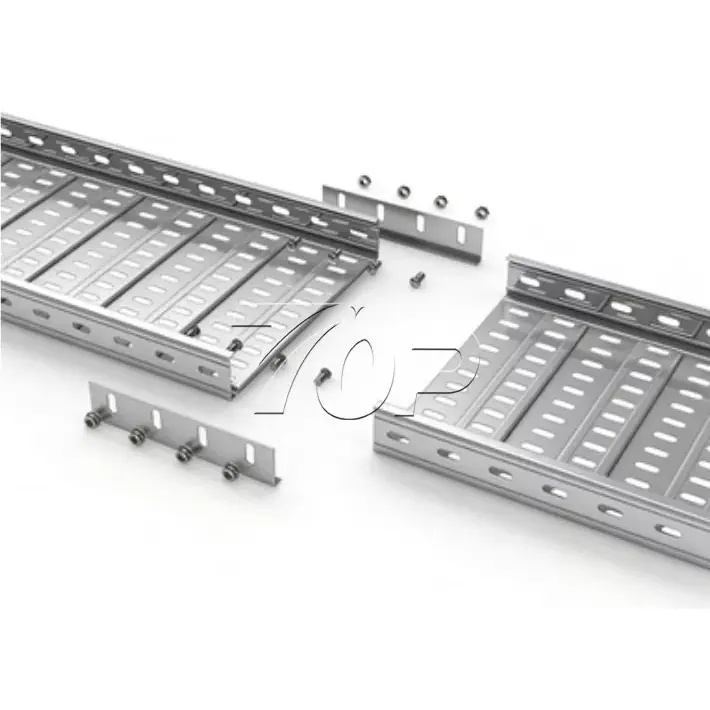

Etapa 3:Conecte as seções. Use placas de emenda para unir dois pedaços de bandeja. Deixe um pequeno espaço entre as seções para expansão térmica. Porque o alumínio se expande quando fica quente; se você aparafusá-los com muita força sem deixar folga, a bandeja pode deformar.

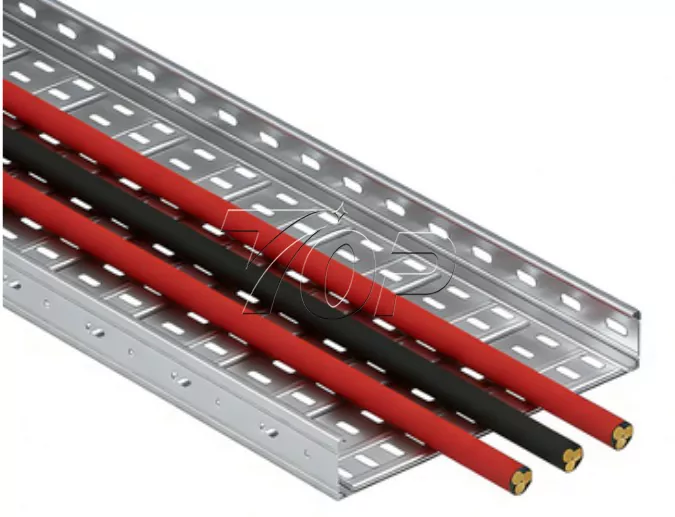

Etapa 4:Coloque o cabo. Coloque os cabos na bandeja. Não os puxe com muita força. Use abraçadeiras com classificação UV ou presilhas de alumínio para prendê-los a cada poucos metros.

Etapa 5:Aterramento. Como a bandeja é metálica, ela deve ser aterrada. Use jumpers de ligação nas placas de emenda para garantir a continuidade elétrica.
